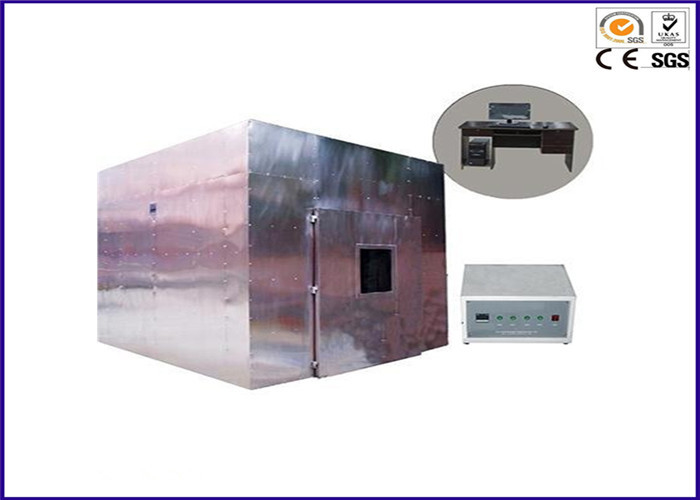

Tester Densitas Densitas Pembakaran Horisontal L3000 * W3000 * H3000 Mm IEC 61034 GB / T 17651

IEC 61034 GB / T 17651 Kabel dan Kawat Horizontal Burning Smoke Density Tester

Aplikasi :

Cable Burning Smoke Density Tester, untuk mengetahui kerapatan asap kabel yang terbakar dalam kondisi yang ditentukan. Tester kerapatan asap ini digunakan untuk pembakaran horizontal kabel atau kabel serat optik, asap yang dilepaskan dari pembakaran nyala api atau tidak ada kondisi pembakaran nyala, tingkat transmisi cahaya asap dapat digunakan untuk membandingkan kabel atau penilaian yang berbeda sesuai dengan persyaratan spesifik dari sarana

Standar :

IEC 61034-1, IEC 61034-2, BS 6853, GB / T 17651.1, GB / T 17651.2

Spesifikasi:

1. Pembakaran ruang:

1.1 Menggunakan baja tahan karat tebal SUS304 tebal 1,5 mm yang dipasang di braket samping, yang merupakan keseluruhan ruang bakar kubus.

1.2 Dimensi internal: L3000 * W3000 * H3000 (mm)

1.3 Struktur: depan dengan kaca jendela pengamatan, pada kedua sisi dinding relatif terhadap masing-masing set jendela penyegelan transparan, ukuran: 100mmx100mm, sehingga tingkat perangkat pengukuran cahaya melalui balok, bagian tengah jendela tertutup dari tinggi tanah 2150mm Bagian bawah terbuka sejumlah lubang ventilasi, lubang ventilasi untuk 100x500mm (50 sentimeter persegi)

1.4 Bagian bawah memiliki enam roda dan enam kastor

1.5 Atapnya dilengkapi dengan exhaust fan.

2. Sistem pengukuran optik:

2.1 Sumber cahaya: lampu halogen kuarsa yang diimpor, daya nominal: 100W Tegangan nominal: 12V Nominal optical return: 2000 ~ 3000Lm

2.2 Receiver: Respons spektral sesuai dengan fotometer International Commission on Illumination (CIE).

2.3 Instalasi: Dipasang dalam panjang 150 tabung di salah satu ujungnya, ujung jendela tahan debu lainnya, dinding pipa berwarna hitam glossy, anti refleksi.

2.4 Transmisi cahaya 0% tidak menyala, transmisi cahaya 100% tanpa benar-benar menghalangi.

3. Sumber Api Standar:

3.1 Alkohol alkohol sumber: 90% etanol, metanol 4%, air 6%

3.2 Plat alkohol (kapal pembakaran): ketebalan stainless steel 1.0mm, bawah: 210x110mm, permukaan atas: 240x140mm, tinggi 80mm,

3.3 Lokasi instalasi: plat alkohol dipasang dari tanah dengan tinggi 100mm, sehingga sirkulasi udara.

4. Asap Pencampuran:

Penggunaan kipas desktop untuk merokok di ruang bakar merata. Jarak poros kipas dari ketinggian tanah 250mm, dengan dinding 500mm, 7 meter kubik per menit volume udara. Selama tes udara ditiup secara horizontal oleh kipas angin.

5. Tes kosong:

Tujuannya adalah untuk menyesuaikan ruang bakar untuk mencapai suhu yang dibutuhkan, membakar lampu alkohol ke suhu ruang bakar: 25 ± 5 ℃.

6. Alat pengatur suhu:

Di pintu dari ketinggian permukaan tanah 1.5M, 0.5M menjauh dari dinding dengan sensor suhu. Pantau suhu laboratorium.

7. Aksesoris acak:

7.1 Berisi perangkat lunak pengukuran transmitansi, dapat menghasilkan kurva dan laporan.

7.2 Termasuk komputer dan printer: Konfigurasi komputer merek Lenovo adalah sebagai berikut: CPU: E4300 Motherboard: ASUS P5KPL Memory: Kingston 2G

7.3 Hard drive 160G Display: drive optik LCD 15 inci: DVD Samsung

7.4 Dengan sistem pembuangan stainless steel. (Menggunakan gerbang asap dan listrik yang kuat seperti yang ditunjukkan)

7.5 Tempatkan instrumen Ukuran yang direkomendasikan laboratorium: 4.5Mx dalam 4Mx dalam 4Mx panjang 6m

7.6 Persyaratan suhu ruang laboratorium: 25 +5 ° C

8. Kondisi penggunaan lingkungan:

8.1 Gas berair, berventilasi baik, tidak mudah terbakar, mudah meledak, korosif dan debu.

8.2 Tidak ada sumber radiasi elektromagnetik yang kuat di dekatnya.

8.3 Biarkan ruang perawatan yang benar di sekitar peralatan.

8.4 Suhu: 5 ° C sampai 30 ° C.

8.5 Tekanan udara: 86 ~ 106kpa.

8.6 AC220V / 50HZ.

8,7 Rentang fluktuasi voltase: 220V ± 10%.

8,8 Frekuensi rentang fluktuasi yang diijinkan: 50Hz ± 1%.

8.9 Diperlukan agar pengguna mengkonfigurasi saklar udara dan daya dari kapasitas yang sesuai di lokasi instalasi, dan peralihan ini harus digunakan secara independen oleh peralatan.

8.10 Bila peralatan tidak bekerja, suhu lingkungan harus disimpan dalam jarak 0 ~ 45 ℃.
