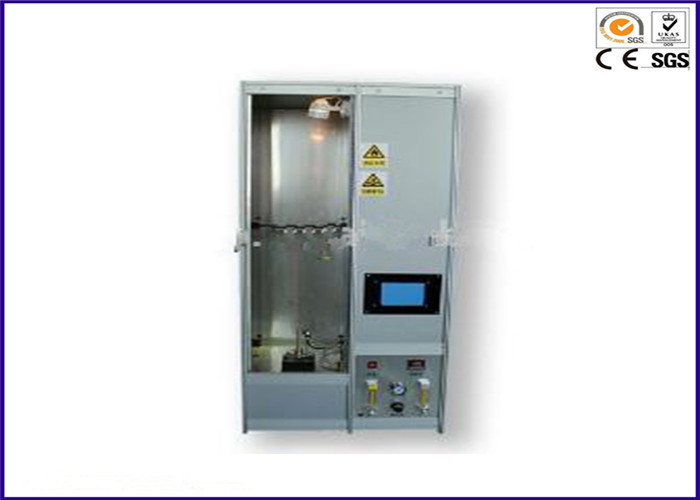

Peralatan Uji Kawat Vertikal Untuk Pipa Kabel / Wire Shaft UL 1581

UL 1581 Kabel dan Kawat Shaft Pipe Vertikal Burning Testing Equipment

Deskripsi:

Tester kabel adalah instrumen otomatis lengkap yang terdapat dalam kabinetnya sendiri untuk memaksimalkan keamanan operator. Perangkat ini sesuai dengan persyaratan standar terkait UL1581-2101, 1061, 1000VW-1, 1090, 1100FT2). Berlaku pada kawat dan kabel tunggal, dan uji coba horizontal vertikal dengan soft-line. Waktu pembakaran dan pembakaran jumlah adjustable, bisa otomatis / manual, switching vertikal / horizontal, tekanan gas, flow adjustable dan dilengkapi dengan alat pengaman suhu api.
Termasuk: Flame height gauge dan 100% absorbent cotton

Standar:

UL1666 << Uji ketinggian perambatan nyala kabel serat optik dan listrik terpasang secara vertikal pada poros >>

ANSI / ASTM D 5207 & UL 1581, ANSI / ASTM D 5025

Spesifikasi:

Uji c hamber:

1. Pengukur tekanan tipe U: mengukur tekanan ruangan yang dipertahankan pada 0-12PA;

2. Hygrometer: mengukur suhu ruang dan kelembaban;

3. Struktur ruang: keseluruhan struktur dinding beton oleh bata, lapisan pertama adalah 1.22M, lapisan kedua adalah 3.66M, bagian atas adalah 2.24M. Dimensi luar: 7.12M tinggi x1.3M lebar x2.5M panjang;

4. Struktur dinding adalah densitas beton 106lb / ft3 (1698kd / m3), konduktivitas termal (k) pada 21,1 ℃ untuk 0,38Btu (0,055W / mk);

5. Lapisan pertama dan kedua dengan berat biasa 203mm dari komposisi semen. Lembaran terbuat dari dinding untuk memastikan keketatannya;

6. Lubang pengukur di lapisan kedua harus berada di atas lubang vertikal lubang pengukur lapisan pertama (305mm x 610mm), masing-masing lubang 203mm di belakang kotak dan 102mm dari sisi kotak.

Perangkat pengapian:

1. Terdiri dari pipa baja 1 / 2inch, siku 1 / 2inch dan disk dispersi pengapian baja.

2. Pasang meteran arus propana dimana gas disuntikkan

Fan: Kipas dan anemometer knalpot dipasang di stopkontak uji.

Sumber gas pembakaran: Gas yang dipasok ke alat penyala harus propana kelas-CP dan menyediakan 2500 Btu panas per kaki kubik.

Penggemar Knalpot dan Tabung Pembesaran: Saluran baja terpasang di bagian tengah ruang uji, dan kipas knalpot terhubung ke saluran.

Sistem akuisisi data: PLC dan komputer digunakan untuk mengumpulkan dan merekam kecepatan udara di inlet dan suhu termokopel di lubang kedua setiap 5 detik.
