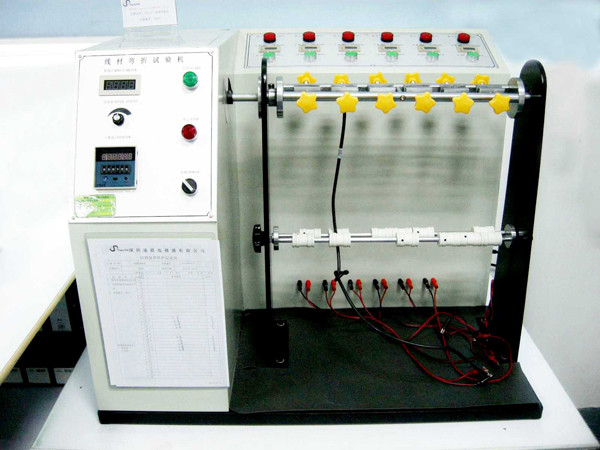

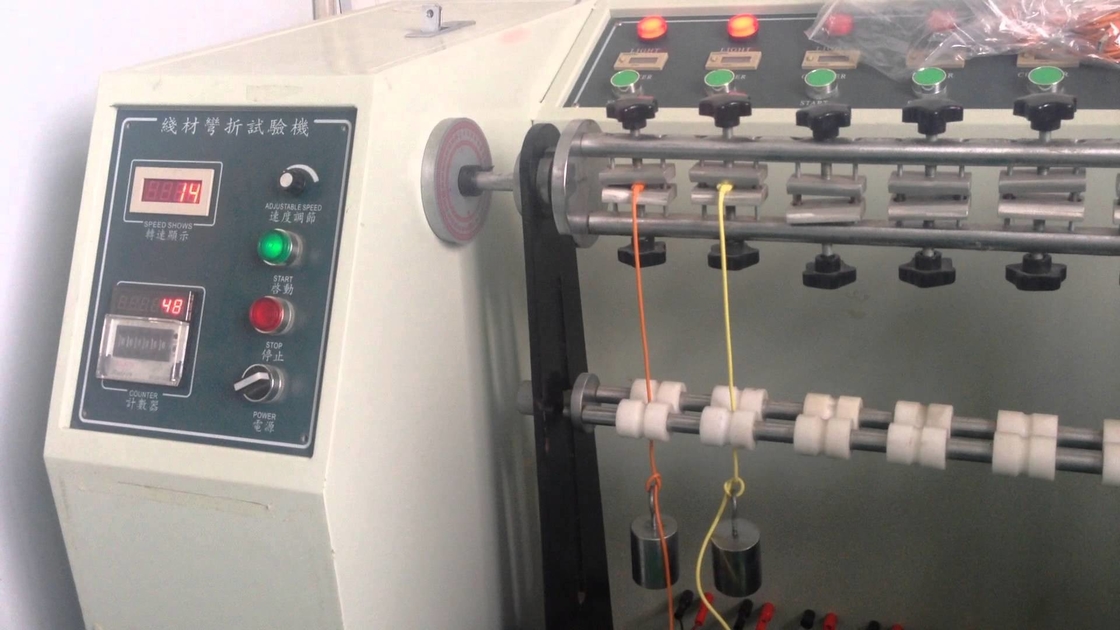

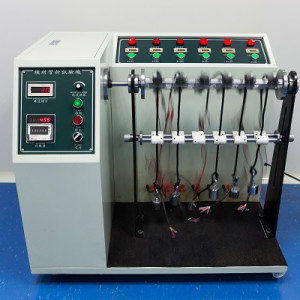

6 Stasiun Peralatan Pengujian Kawat Untuk Uji Bending Kabel Robot CIA 0003.2

Alat Uji Kabel Kabel Robot, 6 Stasiun CRIA 0003.2 Alat Uji Kawat

Aplikasi:

Kabel robot lentur peralatan pengujian sesuai dengan TUV, VDE dan UL. Ini dapat digunakan untuk menguji lentur dari kabel robot, kabel fleksibel, lentur kabel fleksibel, kabel rantai drag, rantai tikungan dan kabel fleksibel yang tinggi. Mesin ini adalah struktur enam-stasiun, yang terutama digunakan untuk uji lentur berulang dari bahan kawat logam, bisa mendeteksi kinerja kawat logam dari deformasi plastik dan cacat selama pengujian lentur berulang.

Standar:

CRIA 0003.2-2016 "kabel khusus robot industri bagian 2: metode uji"

Fitur:

1. Bagian utama: mikrokomputer chip tunggal, layar sentuh layar / kontrol;

2. Pengaturan parameter: parameter kontrol mesin;

3. Kondisi pengujian: kecepatan uji, frekuensi uji, sudut uji, kondisi kontrol, dll.

4. Pemantauan pengujian: status pengoperasian peralatan saat ini, seperti jumlah aktual dan kecepatan pembengkokan kabel, dll.

5. Tanpa pengawasan: perangkat dapat secara otomatis menentukan aliran sampel dengan memantau loop sampel, dan secara otomatis berhenti ketika rangkaian rusak.

6. Fixture khusus: untuk menyesuaikan jari-jari kelengkungan dengan menyesuaikan roller kelengkungan pembengkokan dengan garis kawat yang berbeda.

7. Fitur mesin: LCD + mesin chip tunggal + motor, bagian transmisi semuanya diimpor dari produk asli, berjalan lancar, akurasi posisi tinggi, umur panjang, kebisingan rendah;

8. Titik pemantauan online dibagi menjadi enam kelompok, masing-masing dengan enam pasang antarmuka, yang dapat dimonitor oleh 36 pasang kabel.

Parameter:

Stasiun uji: 6 Stasiun;

Metode pengujian: ujung atas adalah tetap dan berat angkat ujung bawah. Sampel dibengkokkan dengan kelengkungan lentur rotasi bebas.

Diameter sampel: 0,3 ~ 15 mm Ф;

Lekukan sumbu lentur lengkung: Ф 15, 20, 30, 40 Ф, 50 mm Ф dapat diganti;

Kecepatan sampel: 0 ~ 45 kali / menit dapat disesuaikan (catatan: siklus uji terdiri dari empat langkah, yaitu sebagai bolak-balik sekitar 180 °);

Lentur Sudut: + 90 °, dari sisi kiri (mulai) ke kanan (akhir) adalah 180 °;

Jarak antara bobot beban dan titik tekuk: 50-150mm dapat disesuaikan;

Mode kontrol: kontrol layar sentuh;

Bagian tubuh utama: 45 # baja berkualitas tinggi dan struktur aluminium;

Daya dan transmisi: motor, sabuk sinkron industri mentah dan roda sinkron;

Uji bending point curvature scroll axis: 45 # baja berkualitas tinggi, surface chrome treatment;

Titik pemantauan online dibagi menjadi enam kelompok dengan enam pasang antarmuka untuk setiap kelompok, yang dapat memenuhi 36 pasang kabel secara bersamaan, dan poin pemantauan adalah 72 poin.

Daya motor: 0,75kw;

Daya: 220v50 / 60Hz 10A;

Ukuran mesin: W1850 * D800 * H1700mm (termasuk tinggi roda kaki).
