Tempat asal: | Cina |
Nama merek: | YUYANG |
Sertifikasi: | UL, ASTM, CE, ISO |
Nomor model: | YY616 |
Kuantitas min Order: | 1 Set |
---|---|
Harga: | Negotiation |
Kemasan rincian: | Peti tripleks/Triplex |
Waktu pengiriman: | 15 hari kerja |
Syarat-syarat pembayaran: | T/T, L/C, Western Union |
Menyediakan kemampuan: | 10 sets per bulan |
Nama Produk: | Peralatan Pengujian Kawat | penggunaan: | Proyektor profil |
---|---|---|---|
Standar: | UL, ASTM, CE, ISO | Lensa proyeksi: | 10x, 20x, 50x, 100x |
Ketepatan ukur: | 3 + L / 200 um | Kekuasaan: | 220V ± 10%, AC, 50HZ, 400W |
Berat badan: | 170kg | Dingin: | Pendinginan udara paksa |
Cahaya Tinggi: | peralatan pengujian kabel,ruang uji api |

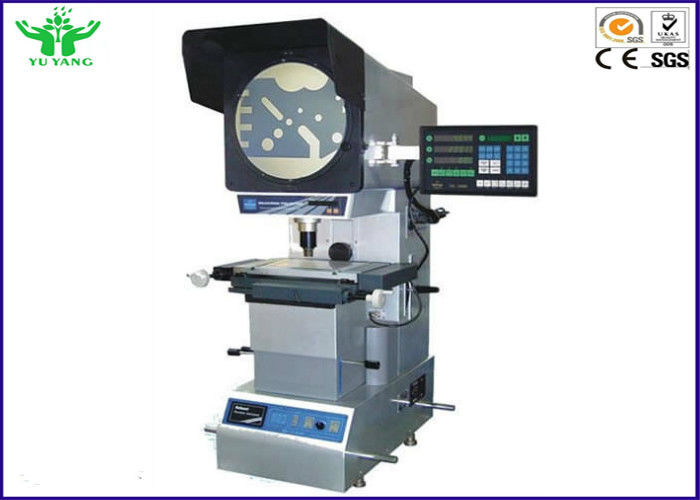

10x, 20x, 50x, 100x Optical Digital Profile Projector Ukuran Vertikal untuk Kawat dan Kabel
Aplikasi:
1. Proyektor profil vertikal terutama digunakan untuk pengukuran bagian mekanik dari panjang, sudut, kontur, dan bentuk permukaan.
2. Rotasi 360 proyektor pengukur vertikal profil optik dapat memeriksa semua jenis permukaan dan garis besar pekerjaan yang rumit - Potongan, cam, ulir sekrup, gigi, melakukan penggilingan pemotong dan sebagainya.
3. Optik pengukur vertikal profil proyektor banyak digunakan dalam perdagangan mekanisme, meter, listrik, industri ringan, perguruan tinggi, lembaga penelitian dan departemen inspeksi-pengukuran.
4. Data pengukuran dapat menampilkan dan menghubungkan printer dan komputer.
Fitur Produk:
• Proyektor profil berkualitas tinggi sangat fleksibel dan mudah dioperasikan;
• Rentang perjalanan besar 200mm x 100mm sebagai standar;
• Tahap skala linier dengan resolusi 0,0005mm;
• Layar kaca tanah halus untuk gambar yang jelas;
• Profil internal dan iluminasi permukaan;
• Lensa proyeksi 10x, 20x, 50x, 100x tersedia.
Spesifikasi:
Model | YY616 | |
Meja | Ukuran meja logam | 450 x 280 mm |
Ukuran meja kaca | 306x196mm | |
Perjalanan sumbu X | 200mm | |
Perjalanan sumbu Y | 100mm | |
Perjalanan sumbu-Z | 90 (untuk fokus) | |
Mengukur akurasi | 3 + L / 200 um | |
Resolusi (Sumbu X, Sumbu Y): 0,001 mm | ||
Layar proyektor | Ukuran layar (mm): Ø 312 Kisaran yang digunakan> Ø 300 (dengan garis meter) | |
Kisaran putar layar: 0 ° ~ 360 ° | ||
Resolusi (Sumbu X, Sumbu Y): 1´ atau 0,01 ° | ||
Lensa | Perbesaran: opsi 10X opsi 20X opsi 50X opsi 100X | |
Tampilan objek (mm): Ø30 Ø15 Ø6 Ø3 | ||
Jarak kerja (mm): 77,7 44,3 38,4 25,3 | ||
Maks. tinggi benda kerja: 90mm 90mm 90mm 90mm | ||
Sistem Pemrosesan Data | Sistem pemrosesan data DP-100multi-fungsi, muncul dalam bahasa Inggris, dapat digunakan untuk mengumpulkan data dan mengukur titik, garis, lingkaran, sudut dan jarak. | |
Penerangan | Penerangan transmisi dan refleksi: lampu halogen 24V / 150W. | |
Kekuasaan | 110V / 220V (AC), 50 / 60HZ, Total daya = 400W | |
Dingin | Pendinginan udara paksa | |
Ukuran | 770 * 810 * 1120mm | |
Berat | 170 kg |

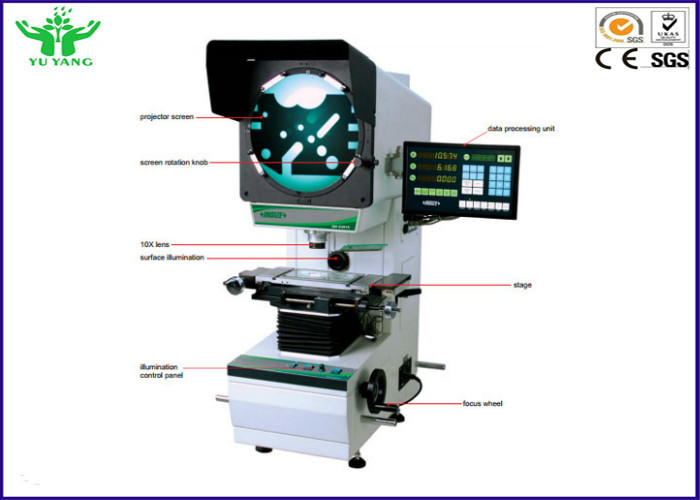

1. Layar | 2. layar pegangan bergerak cepat | 3. Pembacaan Digital DP-400 |
4. Rotary kenop fine tune | 5. bingkai proyektor | 6. tubuh utama penerangan transmisi |
7. Kenop sumbu X | 8. mengangkat kenop | 9. pijakan |
10. bawa kenop | 11. penutup debu | 12. Sumbu Y |
13. Basis | 14. Meja kerja vertikal | 15. kelompok engsel |
16. meja kerja | 17. tabel tingkat bawah | 18. iluminasi refleksi |
19. tujuan | 20. meja panggung atas | 21. posisi nol |
22. sekrup kunci | 23. pelat elastis |

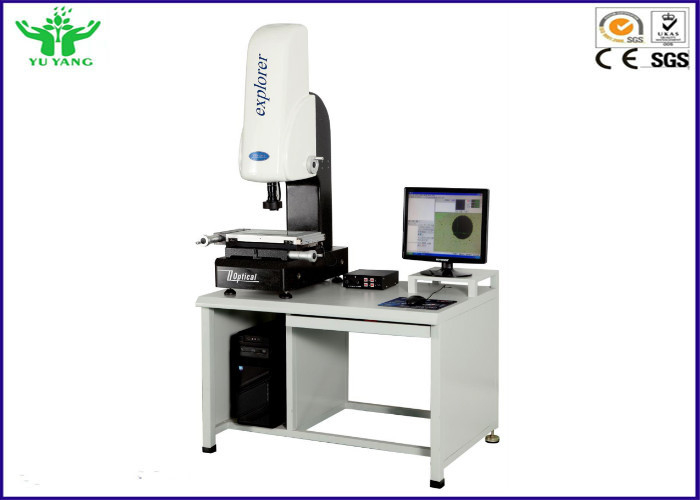

Karakteristik:
1) Kerangka kerja yang solid, layar sentuh LCD besar dan perangkat lunak QM2.0 canggih;
2) Optik berkualitas tinggi untuk gambar yang jernih dan jernih;
3) Adjustable permukaan LED dan pencahayaan kontur;
4) kamera CCD industri resolusi tinggi;
5) 6.5X Detente lensa zoom berubah dalam kisaran perbesaran 30-190x;
6) Antarmuka pengguna yang mudah dioperasikan;
7) Fungsi yang diperluas untuk mencetak, menyimpan dan mengekspor data;
8) Output laporan multi-format Excel, word atau txt, dan input dan output DXF;
9) Pengukuran tinggi optik non-kontak;
10) Fungsi deteksi tepi otomatis;
11) Lakukan Simpan dan masukkan program;
12) Peta foto dan pengukuran;
13) Fungsi label dimensi;
14) fungsi statistik SPC;
