Alat Uji Api Vertikal Skala Besar ASTM E119 ISO 834 Untuk Produk Konstruksi

Tester Flammabilitas Vertikal / Skala Besar Uji Perlawanan Api Vertikal Tungku

Aplikasi:

Evaluasi ketahanan api produk konstruksi vertikal

Standar:

BS 476 (20-23) - BS EN 1363 (1-2) - BS EN 1364 (1) - BS EN 1365 (1) BS EN 1366 (1-3) - BS EN 1634-1 - ASTM E 119 - ASTM E 814 - UL10 (BC) - UL 263 - UL 1709 - UL10 (BC) - UL 1479 - UL 2079 - ISO 834 (1, 4, 8) - ISO 3008 - ISO 3009

Deskripsi:

Sifat ketahanan api dari bahan memberikan informasi yang tak ternilai untuk menilai perilaku spesimen dan rakitannya.

Uji Tahan Resistan Api Vertikal menyediakan metode untuk mengukur kemampuan produk dan material, dalam orientasi vertikal, untuk menahan paparan suhu tinggi. Tungku dapat digunakan untuk mengevaluasi ketahanan api produk seperti dinding, pintu, peredam, persendian, dan segel penetrasi. Hal ini dilakukan dengan mengevaluasi sejumlah fungsi termasuk; kapasitas bantalan beban, penahanan api dan transmitansi termal rakitan yang diuji.

Spesifikasi:

Fitur sistem:

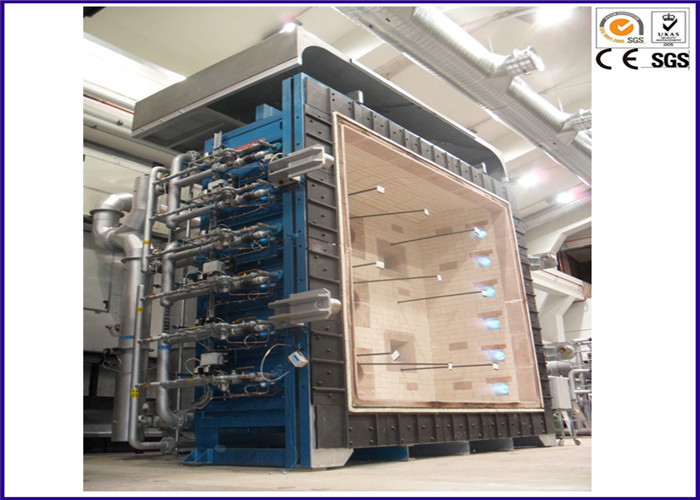

1. Uji Tahan Api Tungku dengan ruang internal berukuran 3000mm (W) x 3000mm (H) x 1300mm (D)

2. Kemampuan untuk melakukan pengujian pada Spesimen Uji Vertikal yang dipasang pada bingkai pengaman yang dibuat khusus.

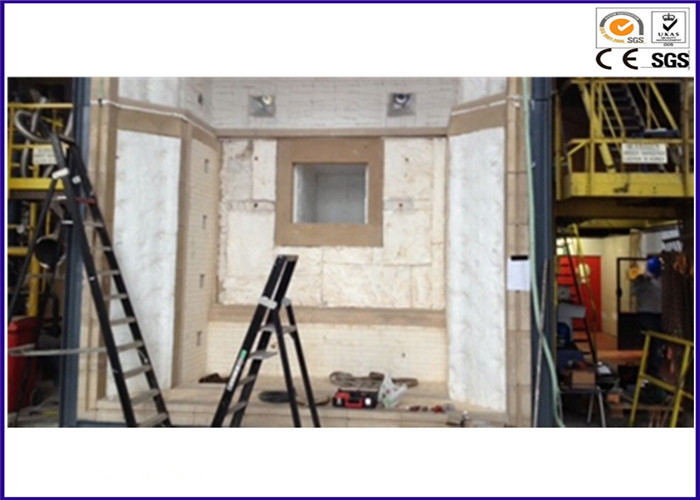

3. Lapisan tahan api terdiri dari batu bata pemadam kebakaran, pelat baja tahan api dan papan mineral.

4. Sebuah atap dilapisi dengan batu bata yang diprofilkan dan dilapisi dengan refraktori yang dilemparkan secara in situ.

5. Casing terbuat dari pelat baja ringan yang diperkuat dengan baja C-Channels, I-balok dan bagian baja untuk menahan distorsi struktural akibat panas.

6. Sebuah bingkai penahan spesimen dipasang di ujung depan tungku dan diamankan dengan minimal 4 set klem pintu.

7. Casing baja dilapisi dengan papan serat mineral pada wajah dingin dan batu bata isolasi tahan api yang berlabuh kembali ke dinding dengan blok in-situ suhu tinggi, di atas wajah yang panas.

8. 4 set port tampilan yang terbuat dari kaca kuarsa tahan panas disediakan di lokasi strategis pada dinding samping yang panjang. Ini akan memungkinkan operator untuk melihat spesimen uji lengkap selama tes kebakaran.

9. Pintu geser yang terbuat dari alumina ringan dilapisi dalam bingkai berpendingin udara yang terisolasi. Ini akan melindungi panas tungku saat port tampilan tidak digunakan.

10. 12 set Burnin Flame Khusus Luminous. Setiap pembakar memiliki unit pengawasan nyala api untuk memastikan bahwa semua unit pembakaran beroperasi pada mode aman yang gagal setiap saat.

11. Panel Kontrol Pembakaran Tungku dirancang untuk beroperasi pada mode kontrol otomatis dan manual sepenuhnya. Pengapian otomatis dari pembakar adalah melalui penggunaan satu tombol tekan, ini, membakar pembakar berdasarkan kurva pemanasan preset, seperti yang dijelaskan pada BS 476 Bagian 20-24, EN 1363 dan Kurva Hidrokarbon IMO. Kontrol pembakar manual memungkinkan pembakar individu dinyalakan sesuka hati.

LP Gas Refractory Industri Luminous Soft Flame Burners

Pada posisi tegak lurus, 6 pembakar dipasang pada masing-masing sisi kiri dan sisi kanan dinding tungku. Setiap pembakar dirancang untuk menggunakan gas petroleum cair dan semua sistem keamanan nyala api yang diperlukan, sistem pilot intermiten, dan sensor suhu digabungkan.

Bingkai Pengangkat dan Bingkai Pengaman untuk Spesimen Uji

Dua unit Bingkai disediakan untuk memasang spesimen vertikal yang vertikal. Lapisan tahan api terbuat dari blok tahan api pra-cor, yang dilekatkan pada rangka baja. Bingkai ini adalah bingkai bantalan tanpa beban. Rangka pengangkatan yang disesuaikan dengan dua kait samping disediakan untuk mengangkat kerangka penahan spesimen ke tungku. Hal ini memungkinkan penempatan frame vertikal dan horisontal yang mudah menempel ke tungku.

Tabung Refractory Lined Connecting Duct Dan Exhaust Stack

The Chimney / Stack terbuat dari baja ringan 9mm tebal dan tahan api dilapisi untuk 6 meter pertama. Tumpukan ini meluas sampai minimal 3 meter di atas permukaan atap pabrik atau sesuai dengan persyaratan Kode lokal.

Pembakaran Blower Udara sampai Tungku Bakar

Sistem pembakaran udara sudah pra-perpipaan dan diuji sebelum dikirim.

Sensor Suhu dan Manometer

Sistem ini dilengkapi dengan termokopel 9 tipe K dan termometer pelat, manometer tekanan dan majelis termokopel ambien.

Sistem PLC

Sistem PLC terdiri dari CPU PLC Siemens dan Siemens compatible I / O jarak jauh. Perangkat lunak pengelolaan data ketahanan api ditulis khusus untuk menerima dan menyimpan data yang dikumpulkan selama pengujian dan dikonfigurasi untuk memenuhi persyaratan pemanasan BS 476 Bagian 20 - 22, EN 1363 dan kurva uji hidrokarbon IMO. Kurva Suhu Waktu standar lainnya juga dapat diprogram sebelumnya ke dalam sistem. Kontroler PLC menggabungkan antarmuka operator built-in, berisi kemampuan perekaman dan pemrograman yang diperlukan dan mencakup semua motor starter yang diperlukan untuk semua motor di sistem. Sistem ini diprogram untuk menyediakan kurva pemanasan real time dan menampilkan semua informasi kontrol tungku pada layar komputer.
