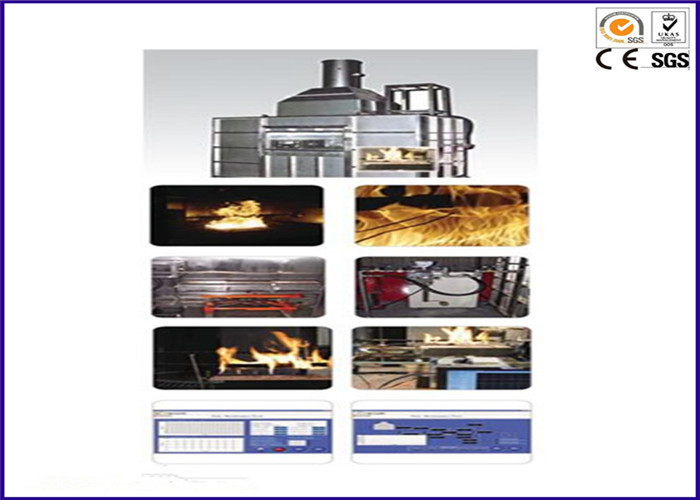

Alat Uji Perlawanan Kebakaran, Mesin Pengujian Selang / Pipa FTP II Res A 753

Deskripsi:

Tester ketahanan api dari alat pemadam kebakaran mengatasi tiga standar berikut: Uji ketahanan api Valve (ISO 10497), Uji ketahanan api pada perakitan selang (ISO 19921 & 19922), Uji ketahanan api pipa plastik (FTP II Res A 753)

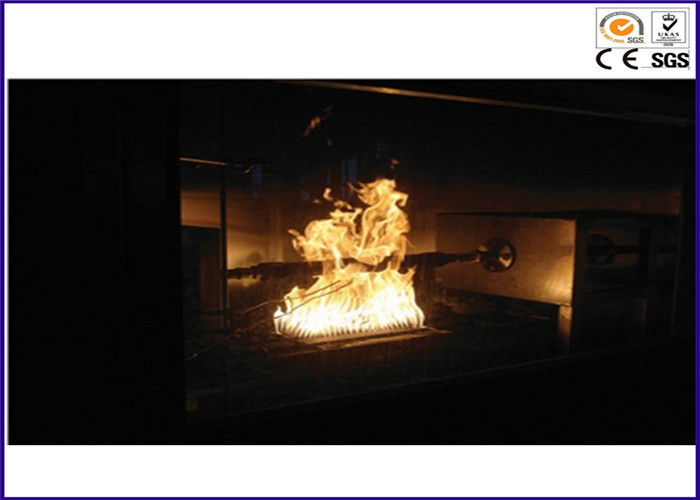

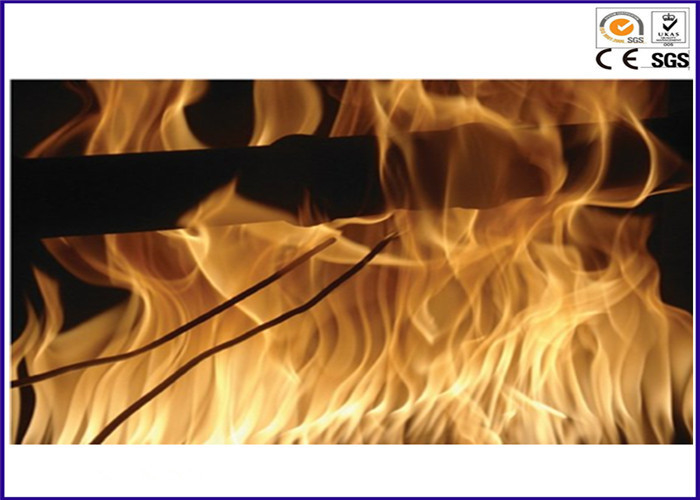

Setelah menerapkan peniruan api menggunakan pembakar yang ditunjukkan dalam standar berbagai katup dalam kondisi tekanan internal, perakitan selang beberapa diameter nominal dan alat peti / peti kemas plastik, alat ini mengukur kedap air setiap pengujian.

Standar:

ISO 19921 & 2, ISO 10497, FTP II Res A 753

Spesifikasi :

1. Test Chamber Size: (W) 1.700mm x (D) 900mm x (H) 2.000 mm

2. Ukuran Hood: (W) 1.700mm x (D) 900mm x (H) 2.000 mm

3. Ukuran Duct: Ø400 x 2.000 (L) mm

4. Kipas Exhaust: Tegangan Armature: 180V / Revolution: 3000rpm / 1.5HP

5. Sumber panas

Bagian Burner: (W) 150mm x (D) 500mm / Nozzle: 20 ea / 0.1m2 / STS 304
Beberapa Pembakar: (W) 100mm x (D) 420mm / Pembakar Jet 15 ea / STS 304

6. Pengontrol Aliran Massa

Gas (C3H8) Mass Flow Controller 150 SLPM / Output Sinyal: 0 ~ 5V / Akurasi ± 1 dari FS
Air Mass Flow Controller 300 SLPM / Output Sinyal: 0 ~ 5 V / Akurasi ± 1 dari FS

7. Kapal untuk air Ukuran: Ø350 x L500 mm

8. Booster pump: AC 220V / Max 20Bar

9. Kalorimeter kubus Ukuran: (W) 38mm x (D) 38mm x (H) 38mm
K-type Thermocouple: Ø3.2, (L) 235mm

10. DAQ System: 2 channel Analog Input / Output Module / Range: ± 10VDC
2 kanal Modul Input / Output Digital / Rentang: ± 5VDC

Fitur :

1. Dirancang di lingkungan GUI sederhana untuk pengguna yang menggunakan alat pengembangan Labview

2. Dirancang untuk merekam dan menyimpan data secara real-time menggunakan kontrol otomatis Logika untuk kemampuan reproduksi tes

3. Menganalisa data dan mencetak formulir laporan untuk memenuhi kebutuhan pengguna.

4. Dirancang untuk hanya mengganti pembakar di ruang uji setara untuk memungkinkan pengujian ketiga standar tersebut.

5. Uji FTP II Res A 753 memungkinkan uji Level 1 ~ 3

6. Terbuat dari Stainless Steel, ruang uji tahan panas dan tahan korosi

7. Lokasi pembakar dapat diatur untuk mengkalibrasi berbagai tes selang dan katup.

Hasil tes

1. pusat suhu nyala api

2. Suhu nyala terminal input air

3. suhu air air di terminal input peti mati
