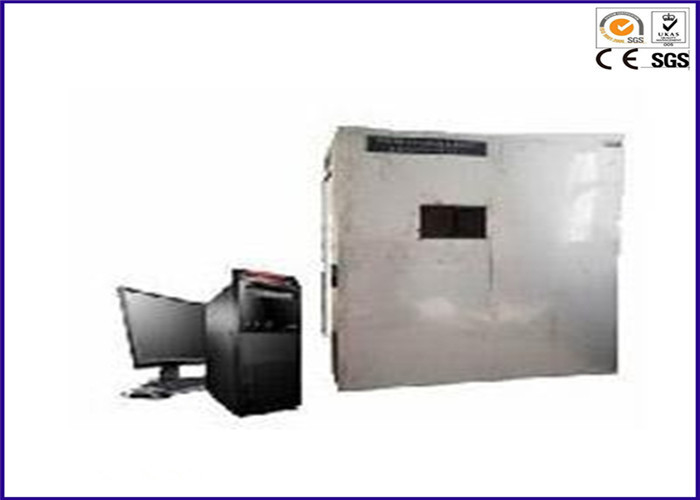

Peralatan Uji Kawat Horisontal Pendinginan Asap Densitas Tester BS 6853 IEC 61034

SNI 04-6292-2001 Kabel dan Kawat Peralatan Pembersih Asap Densitas Pembakaran Horisontal

Pengantar:

Tester kerapatan kabel listrik dan tuas asap kabel sesuai dengan GB / T17651.1 ~ 2-1998, IEC61034- 1 ~ 2: 1997 "Pengukuran kerapatan asap pada kabel yang terbakar dalam kondisi yang ditentukan". Penguji adalah peralatan pengujian yang mengukur asap yang dihasilkan saat kabel atau kawat yang digunakan untuk transmisi energi listrik dan sinyal dibakar secara horisontal dalam kondisi tertentu. (IEC61034 memerlukan volume ruang asap menjadi 3m3).

Aplikasi:

Industri kabel nasional berusaha mengembangkan kabel dan bahan dengan asap rendah dan tidak ada halogen. Produk semacam ini membutuhkan kerapatan asap dari kabel yang akan diukur. Prinsip utama pengukuran kerapatan asap adalah bahwa sinar cahaya yang menembus asap yang dihasilkan oleh kabel atau bahan di bawah kondisi pembakaran atau radiasi tertentu mengalami atenuasi, dan kerapatan cahaya serta kerapatan asap kemudian dapat diketahui melalui pengukuran transmitansi cahaya balok Instrumen dapat menguji karakteristik asap pembakaran kabel atau kabel serat, dan dapat memberikan referensi untuk persyaratan kabel di area rescue.

Standar:

GB / T 17651.1 Pengukuran kerapatan asap kabel yang terbakar pada kondisi yang ditentukan - Bagian 1: Aparatus uji; Bagian 2: Prosedur dan persyaratan uji

GB / T 17651.2 Pengukuran kerapatan asap pada kabel yang terbakar dalam kondisi tertentu - Bagian 2: Prosedur dan persyaratan uji

IEC 61034 Pengukuran kerapatan asap kabel yang terbakar dalam kondisi yang ditentukan

Fitur:

Struktur:

1. Ukuran masing-masing sisi ruangan adalah 3000mm ± 30mm. Ruang internal terbuat dari baja stainless SUS 304, dilengkapi bahan tahan api kalsium silikat. Ruang eksternal terbuat dari besi dengan powder coating processing.

2. Semua perkakas di pedalaman terbuat dari stainless steel, indah dan anti korosif.

3. Luas total lubang ventilasi adalah 50cm2 ± 10cm2, dan harus selalu terbuka selama pengujian; tinggi papan penjaga adalah 1000mm.

4. Konfigurasi rak dan beban kabel dan kabel sesuai persyaratan standar.

5. Pintu ruang uji dilengkapi dengan jendela kaca di sisi yang berlawanan, dipasang dengan jendela tertutup dan transparan (Min 100mmx100mm) untuk mentransmisikan cahaya sistem pengukuran optik horizontal, 2150mm ± 100mm di atas tanah.

6. Fosil dan sumber cahaya ditempatkan di tengah dua dinding setiap jendela, tanpa kontak fisik.

Sistem uji kepadatan asap:

1. Sumber cahaya: Lampu halogen dengan lampu kristal bersih dan filamen tungsten; 2900 k suhu warna; 100W, DC12V, fluks bercahaya nominal 2000lm ~ 3000lm.

2. Kisaran kerapatan cahaya 0% ~ 100%.

3. Biarkan memasang sumber cahaya khusus untuk kerapatan asap dan mensimulasikan receiver fotokopi beresolusi tinggi di dinding luar.

4. Laboratorium dilengkapi dengan struktur segel pintu dan jendela.

5. Daya standar sumber cahaya adalah 100W dan voltase standarnya adalah DC 12V.

6. Sistem kalibrasi jalur cahaya: 0 ~ kalibrasi 100% titik.

Sumber pembakaran

1. Etil alkohol 90% ± 1%; metil alkohol 4% ± 1%; air 6% ± 1%;

2. Kotak pembakaran alkohol:

3. Kotak pembakaran alkohol adalah 100mm ± 10mm di atas tanah;
