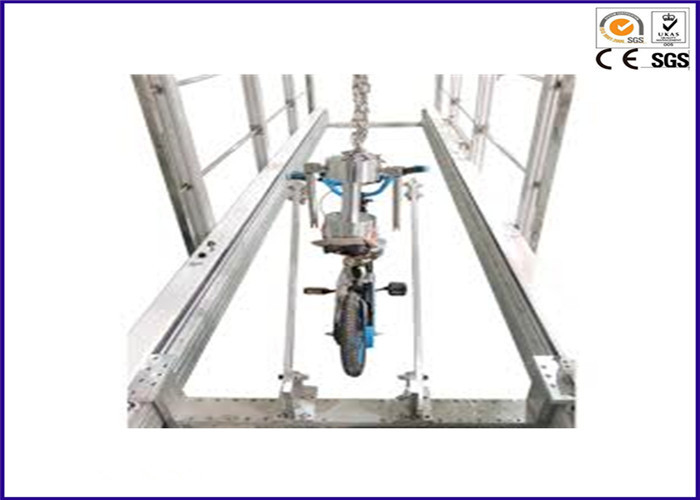

EN71-1 Dynamic Testing Testing Equipment, PLC Control Toys Impact Testing Machine

PLC Control EN71-1 Toys Testing Equipment untuk Dynamic Stability Test Impact Test

Aplikasi:

Uji stabilitas dinamis

Sesuaikan tempat duduk dengan posisi tertinggi. Tempatkan pejalan kaki, tempatkan bobot A di atas kursi secara vertikal, perbaiki dengan benda yang terang untuk mencegahnya bergerak. Lepaskan pejalan kaki yang menabrak blok kaku yang tingginya 40mm. Dengan kecepatan 2m / s + / - 0.2m / s. Kemudian amati sampel.

Uji dampak

Tempatkan pejalan kaki, tempatkan bobot A pada tempat duduk secara vertikal, perbaiki dengan benda ringan untuk mencegahnya bergerak. Lepaskan pejalan kaki menabrak kayu lapis setebal 20 mm atau dinding yang terbuat dari bahan serupa.

Parameter teknik:

1. Sistem kontrol: PLC, layar sentuh menampilkan kecepatan impak dan dampak energi kinetik, waktu uji

2. motor servo yang diimpor, kecepatan dari 0 - yang terbesar hanya butuh 0,3 detik

3. Model berat badan: 15 kg (gerobak, kendaraan listrik), 12 kg (walker)

4. Tinggi langkah:

Langkah inelastis 50 mm tinggi (mobil listrik anak-anak)

Blok tinggi 40 mm (walker)

5. Dinding kaku: ketebalan 20 +/- 0,5 mm (alat bantu jalan)

6. Uji platform: 6000 x1000mm (L * W)

7. Servo motor speed double closed loop control, pastikan kecepatan benturan konstan, akurat

8. perangkat pelindung khusus, pastikan bobot tidak terbalik

9. Daya: AC220V, 50Hz

Standar: GB14749-2006 5.9, ASTM F977, EN1273, ANSI315.1 dll
