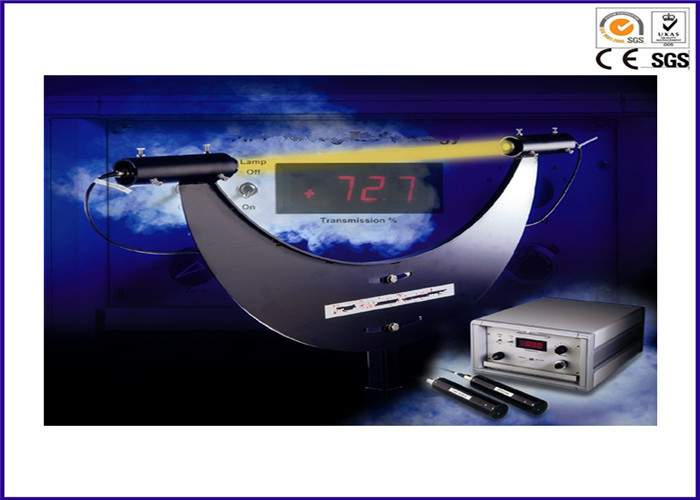

White Light Smoke Density Tester ISO 9705 EN 13823 Dengan Light Measuring System

White Light Smoke Measurement System Digunakan untuk ISO 9705, EN 13823, EN ISO 9239-1

Pengantar:

'Smoke Density Photometric System' (DIN 50055) dirancang untuk digunakan bersamaan dengan peralatan yang mengukur asap dari bahan yang terbakar. Unit ini dapat dipasang pada beberapa instrumen seperti Uji Sudut Ruang, (ISO 9705), Single Burning Item (SBI), (EN 13823), Peralatan Pelepas Panas untuk IEC 60332 Bagian 3 (seperti yang dikembangkan dalam proyek FIPEC), Steiner Panel Radiasi Terowongan atau Lantai (EN ISO 9239-1) dll.

Aparatus terdiri dari:

1. Sumber Cahaya

2. Light Measuring System

3. Unit Kontrol

Standar:

DIN 50055, ISO 9705, EN 13823, IEC 60332 Bagian 3, EN ISO 9239-1

Parameter Terperinci:

Sumber Cahaya adalah lampu filamen tungsten yang diisi gas. Daya untuk lampu disediakan oleh catu daya yang diatur yang berada di Unit Kontrol.

1. Perangkat Ringan Mengukur terdiri dari: -

2. Sistem akromatik lensa

3. Silikon photo-electric cell

4. Tinggi mendapatkan penguat suara rendah

Komponen ini bertempat di sebuah rakitan dengan lensa collimating.

Sinyal dari Light-Measuring Device dibawa ke Control Unit, yang mampu terus mengukur intensitas cahaya relatif terhadap waktu sebagai persentase transmisi selama rentang yang akan dipelajari. Sistem ini memiliki respon linier berkenaan dengan transmitansi dan akurasi yang lebih baik dari ± 1,5% dari pembacaan maksimal. Unit Kontrol juga mengatur redaman penguat sehingga waktu respon yang dibutuhkan untuk mencapai ketepatan 95% (T95) sesuai dengan spesifikasi yang diberikan dalam standar.

Output analog pada unit kontrol transmisi 0-1V = 100% tersedia untuk dibawa ke unit akuisisi data. Paket perangkat lunak berbasis Windows juga tersedia untuk memungkinkan pengumpulan, analisis, dan penyimpanan data sederhana melalui data logger. Semua parameter ditampilkan. Data logger serbaguna dapat digunakan pada aplikasi lain dan disertakan dengan perangkat lunak yang memungkinkan data yang tersimpan dalam logger untuk didownload ke PC untuk analisis lebih lanjut.
