Laju Rilis Panas Alat Uji Kebakaran Di Ruang Kendali Pojok Sudut Uji 6 Kw 380v

ISO 9705 Permukaan Produk Kendali Skala Ruang Pojok Tes Tingkat Pelepasan Panas Peralatan Pengujian Kebakaran

Deskripsi:

Room Corner Test untuk melakukan tes reaksi api dari Ineltec mensimulasikan api dalam kondisi berventilasi baik dimulai di sudut ruangan kecil dengan satu pintu terbuka sesuai dengan standar ISO 9705: 1993.

Ini dimaksudkan untuk mengevaluasi kontribusi terhadap pertumbuhan api yang disediakan oleh permukaan produk menggunakan sumber pengapian tertentu.

The Room Corner Test ISO 9705 sangat cocok untuk produk yang karena beberapa alasan tidak dapat diuji dalam skala laboratorium kecil.

Metode ini mengevaluasi karakteristik api dari produk permukaan dalam skenario kebakaran ruangan. Bidang aplikasi adalah untuk membangun produk yang, untuk alasan tertentu, tidak dapat diuji dalam skala kecil, misalnya bahan termoplastik, sistem sambungan dan bahan dengan ketidakteraturan yang besar. Produk lain juga dapat dievaluasi dalam metode, misalnya isolasi pipa dan furnitur berlapis.

Standar:

ISO 9705: Uji Kebakaran 1993

Metode ini mengukur hal-hal berikut: tingkat pelepasan panas (kW), pelepasan panas total (MJ) dan laju produksi asap (m2 / s). Fenomena flashover, api menyebar dan membakar tetesan atau partikel secara visual juga terdaftar. Ketika diperlukan, gas beracun juga dapat diukur dengan menggunakan analisis FTIR.

Metode ini juga digunakan untuk tujuan penelitian dan untuk studi pemodelan kebakaran.

ISO 13784-1 Reaksi terhadap uji api untuk sistem pembuatan panel sandwich - Pars 1: Uji ruangan kecil

Metode Uji ASTM E1537 untuk Pengujian Kebakaran Furnitur Berbahan Dasar Upholstered

Panduan standar ASTM E603 untuk percobaan ruang api

EN 14390: Uji Kebakaran- Uji Ruang Skala Penuh untuk Produk Permukaan
NFP A 265: Metode Standar Uji Api untuk Mengevaluasi Ruang Pertumbuhan Kebakaran Kontribusi Tekstil Covering pada Panel Tinggi Penuh dan Dinding
NFP A 286: Metode Standar Uji Kebakaran untuk Mengevaluasi Kontribusi Dinding dan Langit-Langit Interior Selesai ke Pertumbuhan Api Ruang

Prosedur pengetesan:

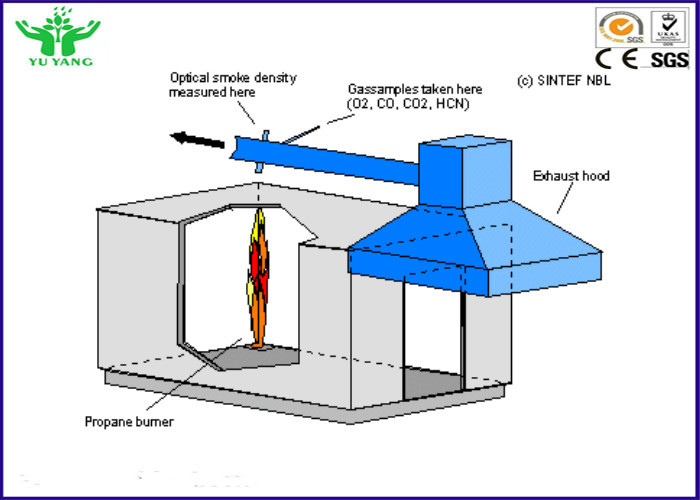

Selama pengujian, sampel uji dipasang di bagian dalam ruangan, di langit-langit dan di semua dinding kecuali untuk dinding dengan pintu terbuka. Sebuah pembakar gas propana terletak di salah satu sudut dan menghasilkan tingkat pelepasan panas 100 kW selama 10 menit, dan kemudian 300 kW 10 menit berikutnya. Total waktu tes adalah 20 menit. Gas pembakaran dikumpulkan melalui tudung di mana tingkat pelepasan panas dan produksi asap diukur. Api menyebar di sepanjang dinding dan langit-langit diamati secara visual. Jika api muncul dari pintu terbuka, terjadi flashover dan tes dihentikan. Tingkat pelepasan panas pada flashover umumnya sekitar 1 MW.

Fitur utama:

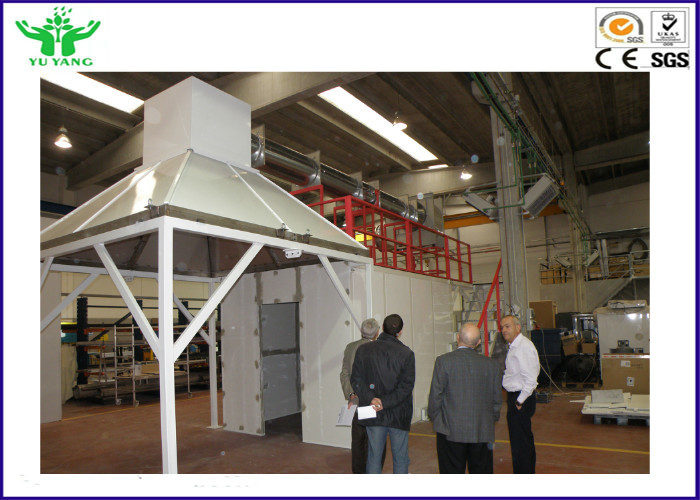

1, Ruang uji dibangun oleh kepadatan bahan tahan api kelas 700kg / m³-A1.

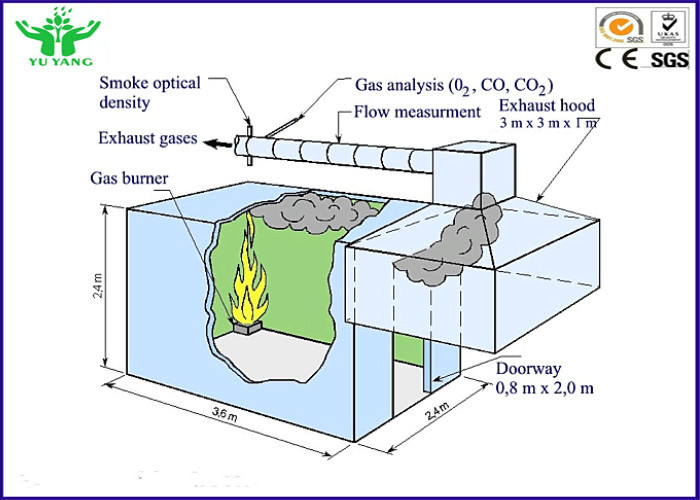

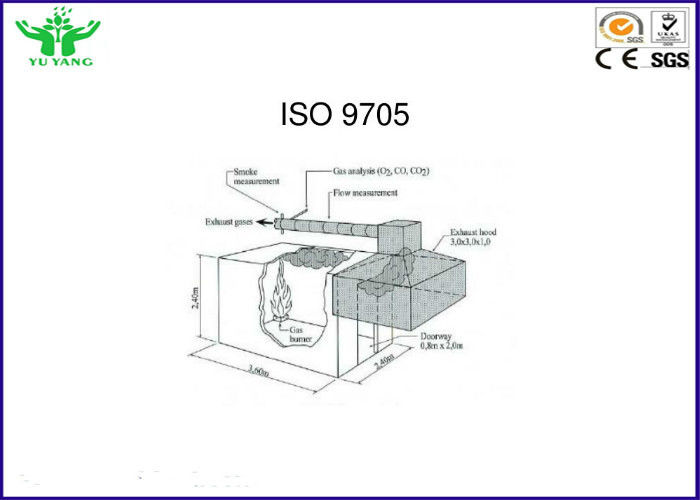

2, Dimensi internal ruangan 3,6MX 2,4MX 2,4M
3, Ukuran gerbang: 0.8M (W) X2.0M (H)
4, Pembakar kotak pasir dengan gas propana dan dilengkapi dengan perangkat pematian darurat.
5, sistem pengapian otomatis untuk secara otomatis merekam data eksperimen;
6, timet independen bergerak untuk menampilkan unit.
7, pengapian spark 10kV, gencatan senjata dengan perangkat keamanan. Desain sistem drainase pemadam kebakaran.
9, Dilengkapi dengan tangga untuk pipa knalpot perawatan mudah.

Pengambilan sampel gas dan sistem analisis
1, sistem pengambilan sampel gas termasuk probe sampular annular, pompa hisap, filter partikulat, perangkap dingin, katup buang, filter air dan filter CO2.
2, Tiga filter; Akurasi filtrasi minimum adalah 0,5um.
3, Pembekuan perangkap dingin; sistem pendingin kompresor AC; mengendalikan suhu dalam 0 ~ 5ºC.
4, pompa hisap, laju alir adalah 33L / min, vakum 700mmHg, dan tekanan 2,5 bar.
5, Pengeringan silinder, yang menyaring air dan kotoran.
6, Pengontrol aliran untuk mengontrol aliran udara inspirasi.
7, Sampler memiliki 12 lubang dan aliran gas ke arah yang berlawanan, ini memegang built-in filter debu dan 685mm dari tudung.
8, penganalisis oksigen Paramagnetic, kisaran 0-25%; respon linier; impor Inggris Servomex sensor oksigen.

Sistem asap
1, 0,5W HE-NE sumber laser.
2, Thorlabs detektor optik.
3, Motor didorong 5 kelas perangkat kalibrasi otomatis dengan 0%, 25%, 50%, 75%, 100% filter transmitansi.
4, Satu sistem kalibrasi sentuh dalam perangkat lunak dengan tampilan digital dan kurva.

Sistem DAQ
1, modul akuisisi data 16bit.
2, Komunikasi digital antara komputer dan modul DAQ.
3, perangkat lunak aplikasi berbasis Lab pada DAQ dan analisis data.

Sistem operasi
1, sistem aplikasi berbasis Labview, mudah dan tepat untuk beroperasi dan kontrol.
2, Status pengujian, status kalibrasi ditampilkan di layar.
3, Status perangkat ditampilkan di layar dan indikator di panel.
4, Transduser data, parameter proses, hasil tes ditampilkan di layar melalui digital dan kurva.
5, Uji dan kalibrasi prosedur otomatis dijalankan oleh program PLC.
6, Perangkat dapat dikontrol melalui layar aplikasi dan panel kontrol.
7, PC dan PLC berkomunikasi dengan protokol digital yang aman dan kuat.

Parameter teknik:

1, Paramagn etic oxygen analyzer, rentang konsentrasi adalah 0 ~ 25%, analisa oksigen adalah respon linier, sensor oksigen Inggris Servomex; 10% hingga 90% waktu respons kurang dari 12 detik; kebisingan keluaran tidak melebihi 50ppm ;. Mereproduksi nilai terukur lebih rendah dari 100ppm,
2, rentang analyzer inframerah Infrared: 0 hingga 10%; akurasi ± 0,01%;
3, Kompresor bekerja: perangkap dingin: 0 hingga 5 derajat;
4, Impor pompa diafragma, laju alir: 33 l / menit
5, akurasi warna detektor standar ± 5%, output linearitas (transmisi) <1%, permeabilitas absolut <1%;

Data uji:
1, Heat Release Rate (HRR),
2, Total Heat Release (THR),
3, Rilis Panas Efisiensi (EHR),
4, Asap Tingkat Produksi (SPR),
5, Waktu untuk Menyalakan (TTI),
6, Waktu untuk flameout,
7, Tingkat Konsumsi Oksigen,
8, Tingkat Produksi CO2,
9, Tingkat Produksi CO,
