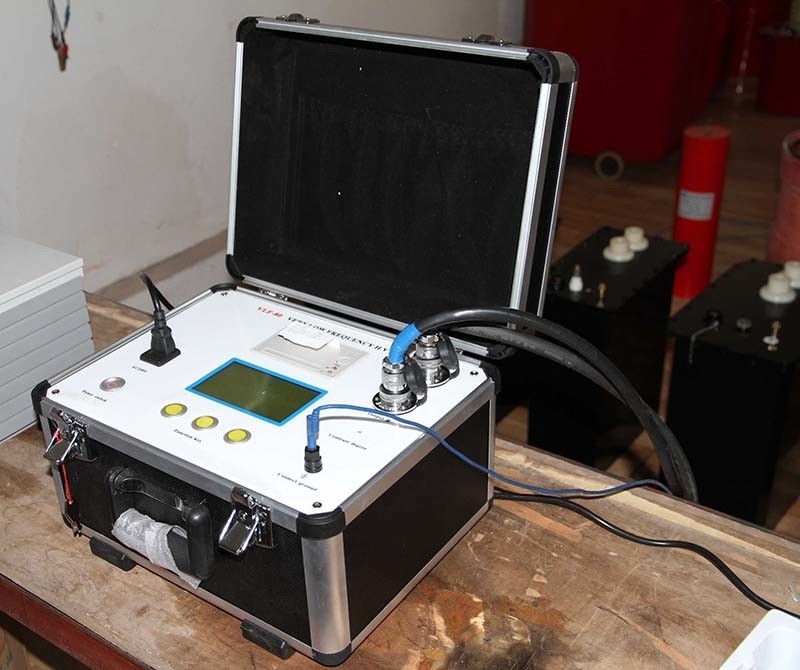

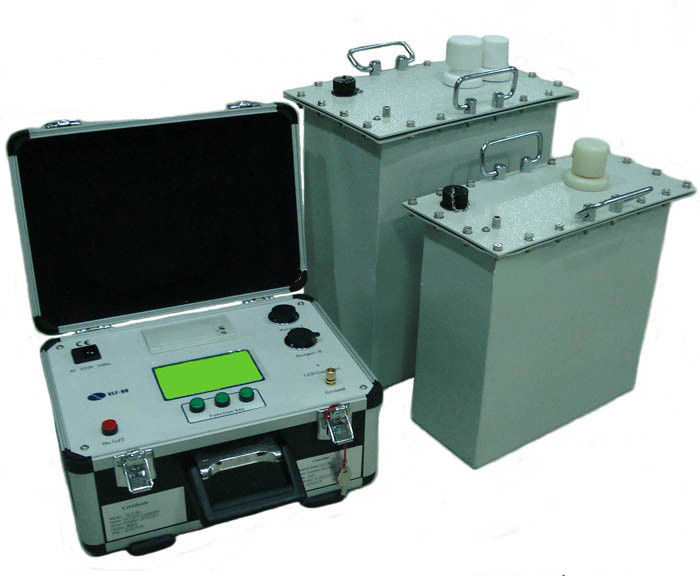

Multi Rated Voltage Electrical Test Set Low Frequency VLF Hipot Tester

Kabel Listrik Frekuensi Sangat Rendah VLF Hipot Tester

I. Pendahuluan:

VLF Hipot Tester dirancang dan diproduksi untuk peralatan listrik yang sangat rendah frekuensi menahan uji tegangan.

Tes tegangan menahan frekuensi yang sangat rendah pada dasarnya merupakan alternatif uji tahan tegangan frekuensi daya. Ini jauh lebih kecil, lebih ringan dan portabel daripada frekuensi daya menahan tester tegangan.

Hal ini terbukti secara internasional bahwa 0.1Hz uji ketahanan tegangan ultra rendah dapat menggantikan frekuensi daya menahan uji tegangan.

Vlf tester kabel listrik dapat diterapkan untuk 10kV, 35kV, 300MW mesin tenaga termal, 10kV, 35kV transformator daya dan peralatan listrik lainnya

II. Fungsi

1. Termudah untuk menggunakan mikrokontroler sepenuhnya otomatis
2. Printer bawaan
3. Output gelombang sinus yang benar
4. Tampilan real-time dari bentuk gelombang output aktual
5. Ergonomis, menu dipandu, LCD backlit besar
6. Penyimpanan hasil tes untuk pengambilan nanti dan cetak.
7. Lebih dari tegangan dan arus dilindungi
8. Variabel frekuensi 0,1 Hz, 0,05 Hz, 0,02 Hz
9. Data arus, tegangan dan bentuk gelombang langsung diambil sampelnya di sisi HV.
10. Pengujian AC tidak menurunkan isolasi kabel yang baik
11. Biaya ruang berbahaya tidak disuntikkan ke isolasi kabel
12. Tidak ada gelombang perjalanan yang dihasilkan selama pengujian
13. Desain yang tangguh dan andal kurang rentan terhadap kegagalan dari transien

AKU AKU AKU. Spesifikasi:

1. Output tegangan maks: lihat tabel berikut;

2. Frekuensi output: 0.1Hz, 0.05Hz, 0,02Hz;

3. Akurasi pengukuran: 2,5%;

4. Kesalahan puncak tegangan positif dan negatif <2,5% RDG + 0,3% FS;

5. Bentuk gelombang tegangan distorsi: <3%;

6. Kesalahan pengukuran ketahanan isolasi: <2,5%;

7. Kesalahan pengukuran kebocoran arus: <2,5%;

8. Power supply: AC220V ± 10%, 50Hz / 60Hz;

9. Suhu lingkungan: 0 ~ 50 ° C;

10. Kelembaban: ≤85% RH;

IV. Fitur:

• Data arus, tegangan dan bentuk gelombang dapat langsung diambil sampelnya di sisi tegangan tinggi, sehingga datanya nyata dan akurat;

• Perlindungan tegangan berlebih: Jika output melebihi batas tegangan yang ditetapkan, tester hipot akan mati untuk melindungi dirinya sendiri; waktu aktuasi kurang dari 15ms;

• Perlindungan arus berlebih: adalah perlindungan ganda tegangan rendah-tinggi dalam desain, perlindungan shut-down yang akurat dapat dilakukan sesuai dengan nilai yang ditetapkan pada sisi tegangan tinggi; Jika arus pada sisi tegangan rendah melebihi arus pengenal, instrumen akan mengambil perlindungan shut-down, waktu pengaktifannya kurang dari 15ms;

• Resistor proteksi tegangan output tinggi disediakan dalam tubuh boost tegangan dalam desain dan ini menghilangkan kebutuhan resistor pelindung tambahan yang terhubung di luar;

• Sebagai hasil dari rangkaian kontrol umpan balik negatif loop tegangan tinggi dan rendah, output tanpa efek kenaikan kapasitif;

• Bagian kontrol tegangan tinggi mengadopsi kontrol lampu inovatif HV switching unit, kontrol akurat, aman dan terpercaya;

• Dengan kontrol sentuh antarmuka manusia-mesin plus kontrol sistem operasi perangkat lunak modular, rangkaian tes vlf ini tepat dan intuitif;

• Multi-purpose: mesin uji frekuensi sangat rendah secara bersamaan dapat mengukur kapasitansi objek yang diuji, tahanan isolasi, arus bocor, dan uji tegangan AC ;
