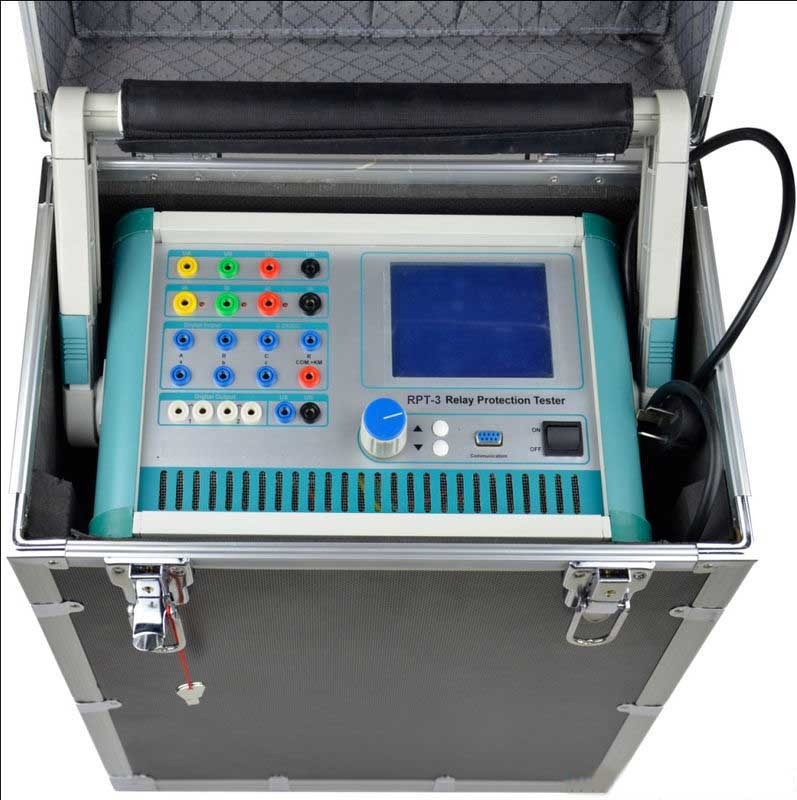

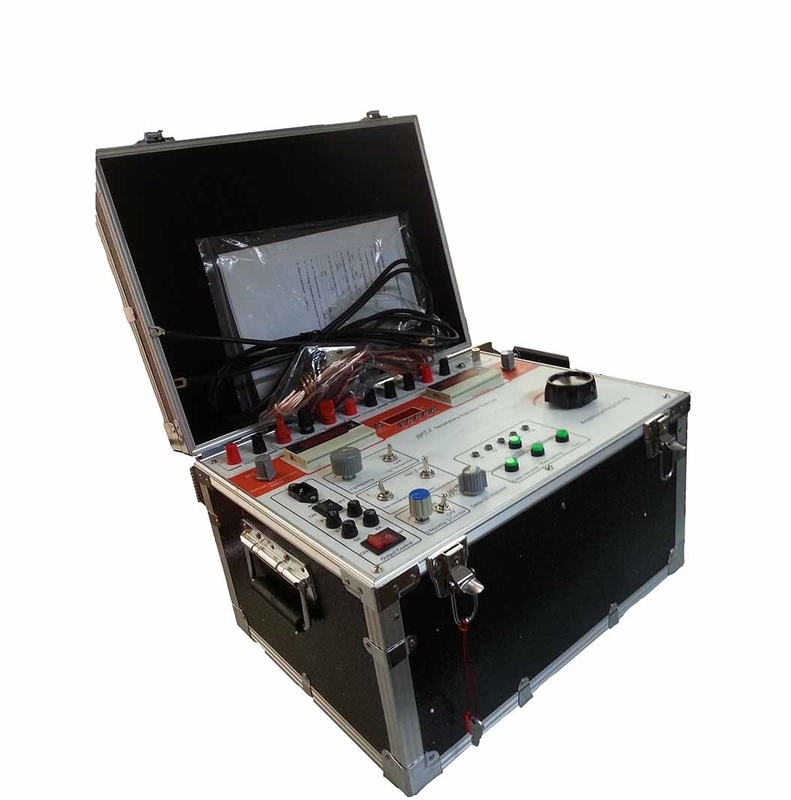

Electrical Protection Relay Tiga Fase Sekunder Set Uji Injeksi Saat Ini
I.Pendahuluan:
Kit uji injeksi sekunder ini diterapkan untuk menguji unit relay dalam sistem proteksi relay. Pada saat yang sama dapat dianggap sebagai sumber tegangan AC / DC tiga fase universal atau sumber arus.
Tester perlindungan relay ini diterapkan untuk menguji replay perlindungan berdasarkan tegangan dan operasi saat ini.
Fungsi utama dari 3 fase uji set estafet meliputi: kalibrasi tegangan dan relay operasi saat ini, inspeksi sirkuit sekunder, nilai perjalanan tes pemutus sirkuit, switch on dan off time pengukuran pemutus sirkuit dan sebagainya.
Kit injeksi sekunder ini adalah biaya rendah, operasi sederhana dan perangkat kinerja yang dapat diandalkan untuk tes sirkuit sekunder.
II.Fungsi
1) uji unit relay perlindungan arus dan tegangan berbasis AC
2) uji unit relay relay berbasis arus dan tegangan
3) Tes unit relay perlindungan frekuensi
4) Harmonic protection relay unit test
5) uji unit relay perlindungan diferensial
6) Zero-sequence relay unit test
7) uji unit estafet jarak perlindungan
8) Simulasi kesalahan jaringan sistem tenaga
III.Spesifikasi:
Tidak. | Item | Spesifikasi | |||
Arus bolak-balik (AC) output | |||||
1 | Akurasi output | 0,5Magnitude | |||
2 | Fase arus keluaran (nilai efektif) | 0 ~ 40A | |||
3 | Tiga output saat fase paralel (nilai efektif) | 0 ~ 120A | |||
4 | Fase nilai saat ini dengan waktu yang lama di bawah izin (nilai efektif) | 10A | |||
5 | Fase keluaran daya maksimum saat ini | 420VA | |||
6 | Tiga output daya maksimum saat ini fase paralel | 900VA | |||
7 | Tiga fasa paralel saat kerja maksimum saat ini | 10 dtk | |||
8 | Rentang frekuensi (gelombang dasar) | 20 ~ 1000Hz | |||
9 | Nomor frekuensi harmonik | 1 ~ 20 waktu | |||
Output Arus Langsung (DC) | |||||
1 | Akurasi output | 0,5Magnitude | |||
2 | Output saat ini | 0 ~ ± 10 A / setiap fase 0 ~ ± 30 A / setiap tiga paralel | |||
3 | Output tegangan beban maksimum | 20v | |||
Output Tegangan bolak-balik | |||||
1 | Akurasi output | 0,5Magnitude | |||
2 | Tegangan output tegangan (RMS) | 0 ~ 120v | |||
3 | Output tegangan saluran (RMS) | 0 ~ 240V | |||
4 | Tegangan fase / output daya tegangan saluran | 80VA / 100VA | |||
5 | Rentang frekuensi (gelombang dasar) | 20 ~ 1000Hz | |||
6 | Nomor frekuensi harmonik | 1 ~ 20 kali | |||
Tegangan output langsung | |||||
1 | Akurasi output | 0,5Magnitude | |||
2 | Amplitudo output tegangan fase | 0 ~ + 160 v | |||
3 | Amplitudo output tegangan garis | 0 ~ + 320 v | |||
4 | Tegangan fase / output daya tegangan saluran | 70VA / 140VA | |||
Kuantitas switch dan pengukuran waktu | |||||
1 | Ganti masukan parameter | 7 cara; Kontak kosong: 1 ~ 20mA, 24v Akses kontak daya: "0": 0 ~ + 6V; "1": + 11 V ~ + 250V | |||
2 | Beralih output parameter | 2 pasangan DC: 220V / 0,2A; AC: 220V / 0,5A | |||
3 | Pengukuran waktu | Rentang pengukuran: 0.1ms ~ 9999s / 0.1ms |
