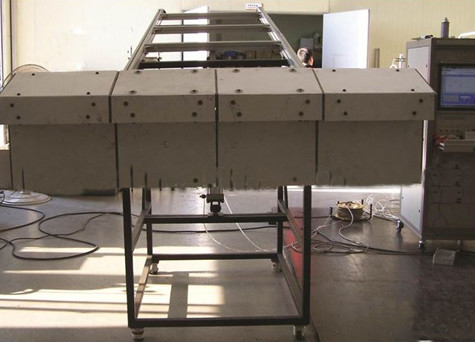

Penyebaran Sel Surya dari Mesin Uji Api & Pembakaran Merek UL 1730 & IEC 61730-2

Silakan email ke Sandy@yuyangtest.com jika Anda membutuhkan detail.

Solar Cell Spread dari Mesin Uji Api & Pembakaran Merek

pengantar
Mesin uji modul PV ini dirancang sesuai UL 1730, IEC 61730-2. Ini digunakan untuk mensimulasikan kondisi nyata untuk menilai atap dan komponen kinerja tahan api dari instrumen, dalam spesimen A1.82m, b 2.4mandc 3.9m untuk mengevaluasi tingkat A ~ C. Dan itu juga dapat digunakan untuk uji kinerja tahan-api dari komponen fotovoltaik.

Standar:
• UL 1730: monitor pendeteksi asap individu dan kamar hunian unit multi-keluarga: deteksi sinyal listrik debu rumah;
• UL 790: metode standar uji kebakaran untuk bahan penutup atap;
• ASTM e 108-04: metode standar uji kebakaran untuk bahan penutup atap;
• NFPA 256: uji kebakaran dek atap.
• IEC 61730-2 Lampiran b: tes kebakaran pada modul PV.

Karakteristik:

Struktur
1, bahan penutup atap Kayu Lapis, dimensi: 1.300 (w) X1.000 (d) x120 (h), untuk memasang sampel uji;
2, Dewan uji Non-mudah terbakar, dipasang pada akhir pengujian, dapat menghentikan panel uji marah;
3, papan kontrol kipas stainless steel, sudut uji dapat disesuaikan, ukuran: 1,440 (l) x 940 (h) mm;
4, Digunakan untuk mendukung pengujian braket rangka utama, baja tahan korosi, dimensi: 1.020 (l) x 1.000 (d) x 1.473 (h) mm;
5, Majelis pelat tidak mudah terbakar, dipasang di depan bingkai untuk mensimulasikan atap dan cornice, ekstensi api dari burner ke spesimen, dimensi: 330 (w) x 2.130 (d) x 584 (h) mm; 6, Laju aliran udara untuk panel uji: 19 ± 8 km / jam (5,5 M / detik), dan konfigurasikan monitor anemometer;
7, pipa ventilasi terpisah, dapat diekstraksi dari luar udara laboratorium;
8, Honeycomb filter dipasang di saluran udara, dipasang inlet panduan baling-baling gas;
9, saluran ventilasi dilengkapi dengan panel penyesuaian kemiringan untuk menyesuaikan arah aliran udara;
10, pipa ventilasi yang melekat pada Panduan, dapat meningkatkan kecepatan untuk memastikan aliran udara uji pasokan dari gangguan luar, pelat panduan terbuat dari stainless steel, lokasi tidak berubah dengan tekanan angin;
11, Bahan saluran untuk stainless steel, tahan korosi dan tahan panas, ukuran: 2.130 (w) x 762 (h) x 3.000 (l) mm;
12, Fan 220V, 50HZ, daya tiga fase, dilengkapi dengan sistem terbalik dapat secara otomatis menyesuaikan kecepatan angin, aliran minimum untuk 300m3 / menit;
13, Inverter kecepatan variabel tak terbatas, dapat disesuaikan 0-100%;
14, Pembakar gas (untuk Shi Huo yang terputus-putus, api yang menyebar dan api yang menyatu), 1,12m, 60,3mm, bergerak di sisi uji memiliki celah 12,7mm (w) * 0,91m (panjang);
15, Gasburner dapat menghasilkan 22.000 Btu / min (387 kWh), dan menurut a, b, c tiga tingkat pembakaran, katup kontrol gas presisi tinggi yang mengendalikan aliran gas,
16, thermocouple burner Top diinstal 58.7mm, 888 ± dapat menguji 28 ºC;
17, Sistem pengapian otomatis, memastikan keamanan kinerja pengujian, pengontrol aliran massa 1.8kVp pengapian elektroda adalah tekanan minimum sesuai dengan standar yang berbeda, kontrol laju aliran gas, Kelas A dan B: 21.000 ~ 22.000 Btu / mnt (369 ~ 387 kWh ) selama 10 menit, Kelas C: 18.000 ~ 19.000 Btu / mnt (316 ~ 334 kWh) 4 menit;
18, Sistem kontrol suhu-Kelas A dan B: 760 ± 28ºC (1400 ± 50ºF) -21.000 ~ 22.000 Btu / min-Kelas C: 704 ± 28 c (1300 ± 50ºF) -18.000 ~ 19.000 Btu / min
19, pengukur tekanan presisi tinggi dan katup pengatur tekanan mengontrol tekanan gas;
1) -Setiap transfer ke gas di burner perlu mengikuti metode pengujian dan kontrol yang berbeda;
2) -LNG: menggunakan MFM dapat secara akurat mengukur aliran (flow control valve control);
3) -LPG: laju aliran udara menggunakan sistem inverter: test deck pada 19 ± 8 km / jam (5,5M / detik);
20, bahan pendukung mesh logam, palet dapat diputar, sehingga pembakaran penuh bahan;

Bagian tes
1, sistem kontrol komputer Amerika Serikat perangkat lunak kontrol khusus untuk percobaan Labview, integrasi 10.2 "LCDscree;
2, sistem akuisisi data, bahasa pemrograman LabView digunakan untuk memprogram, kartu akuisisi data Amerika Serikat NI menawarkan
3, sistem akuisisi data terdiri dari bagian-bagian berikut:
1) modul input termokopel 16-bit
2) modul input konversi 16 bit / d
3) Modul input / output data
4) modul output konversi 12 bit a / d
5) 4 dan 8 slot backplane
6) modul Labview
7) Modul jaringan Labview / Ethernet
4, sistem pengujian merek, pembakar gas, api menelan bahan pembakaran, pembakar gas 880 ± 10ºC suhu dapat disesuaikan;

Hasil standar
1, standar umum untuk penyebaran api
• Setiap bagian dari bahan penutup atap (komponen atau Panel) dari dek uji dalam nyala api atau partikel yang bercahaya,
• Dapat meluncur melalui, membelah, bahan penutup atap melengkung, seperti dek atap terbuka,
• Peringkat keamanan kebakaran A: rentang nyala api adalah 1,82M,
Tingkat keselamatan kebakaran B: rentang nyala api adalah 2,4M,
Keamanan kebakaran Peringkat C: area penyebaran api adalah 3,9M,
Diukur dari tepi sampel nyala api,
2, standar umum untuk pembakaran atap,
• Setiap bagian atau komponen Panel dari test deck terbakar atau jatuh,
• Bagian dari dek atap atau bagian dari Panel dalam struktur atap atau komponen dalam bentuk partikel bercahaya menghilang,
• Lanjutkan dengan komponen atau panel pembakaran,

Persyaratan pemasangan Solar Cell atau Modul Fotovoltaik Penyebaran Mesin Uji Api & Pembakaran Merek
