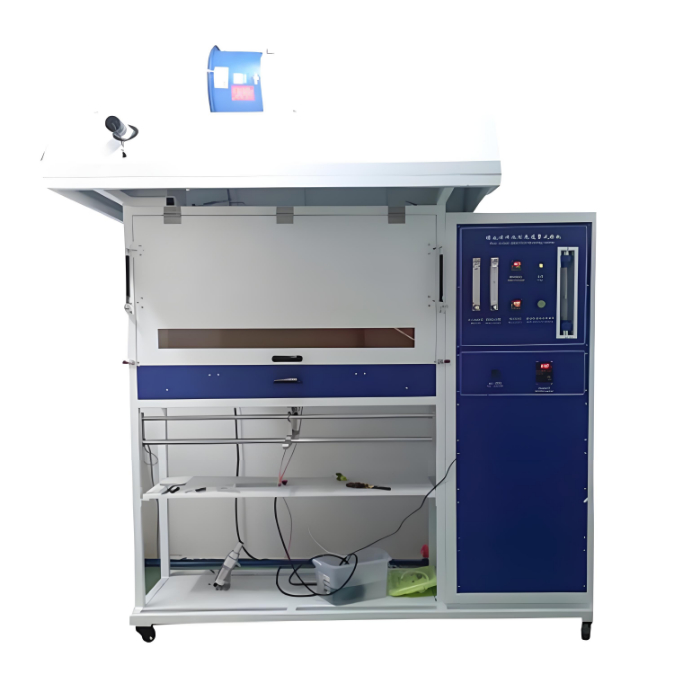

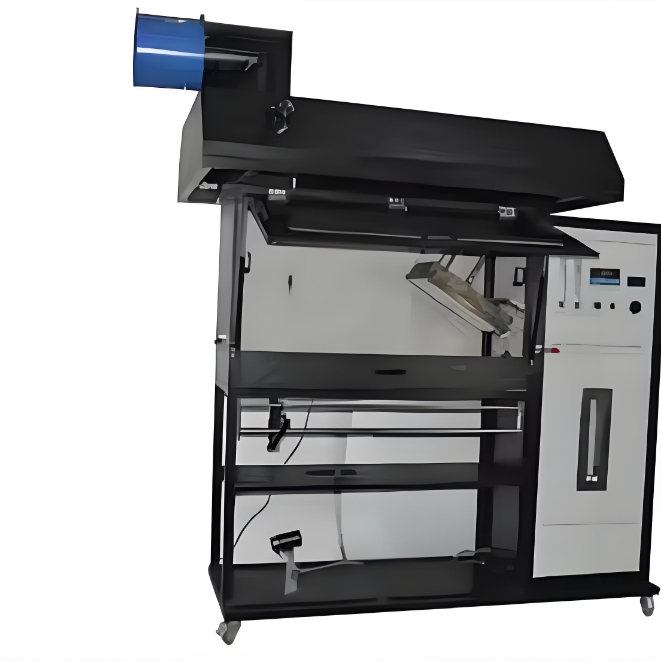

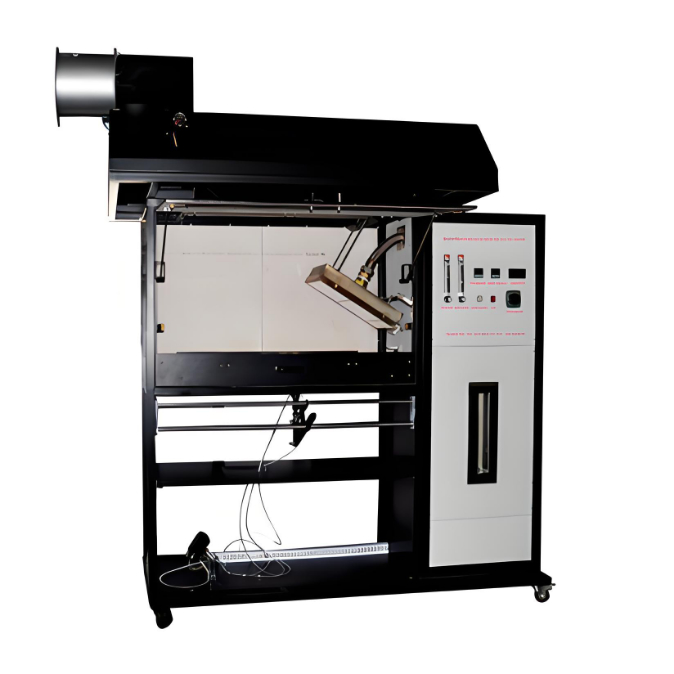

Mesin Uji Fluks Panas Radiasi Lantai ISO 9239-1 ASTM E 648
Deskripsi:
Metode pengujian ini digunakan untuk mengukur fluks radiasi kritis dari sistem penutup lantai yang dipasang secara horizontal yang terpapar sumber penyulutan berapi dalam lingkungan panas radiasi bertingkat, di dalam ruang uji. Hal ini juga dapat digunakan untuk mengukur fluks radiasi kritis yang sama untuk insulasi selulosa lantai loteng yang terpapar. Cocok untuk semua jenis bahan lantai. Seperti: karpet tekstil, kayu lunak, kayu, lantai karet dan plastik serta bahan semprot papan lantai. Alat ini dapat bereaksi terhadap kinerja pembakaran lantai termasuk penggunaan substrat, bahan pendukung, bahan pendukung, atau perubahan bahan lantai lainnya yang cenderung memengaruhi hasil pengujian, yang digunakan untuk menguji dan menggambarkan di bawah kondisi terkontrol di laboratorium, karakteristik pembakaran toko ke panas reaksi bahan terhadap api.
Standar:
1. ISO9239-1-2010 Uji reaksi terhadap api untuk lantai -- Bagian 1: Penentuan perilaku pembakaran menggunakan sumber panas radiasi
2. GB/T 11785-2010 Uji reaksi terhadap api untuk lantai—Penentuan perilaku pembakaran menggunakan sumber panas radiasi
3. ASTM E 648: Uji standar Fluks Radiasi Kritis Lantai - sistem penutup menggunakan energi panas radiasi
Struktur:

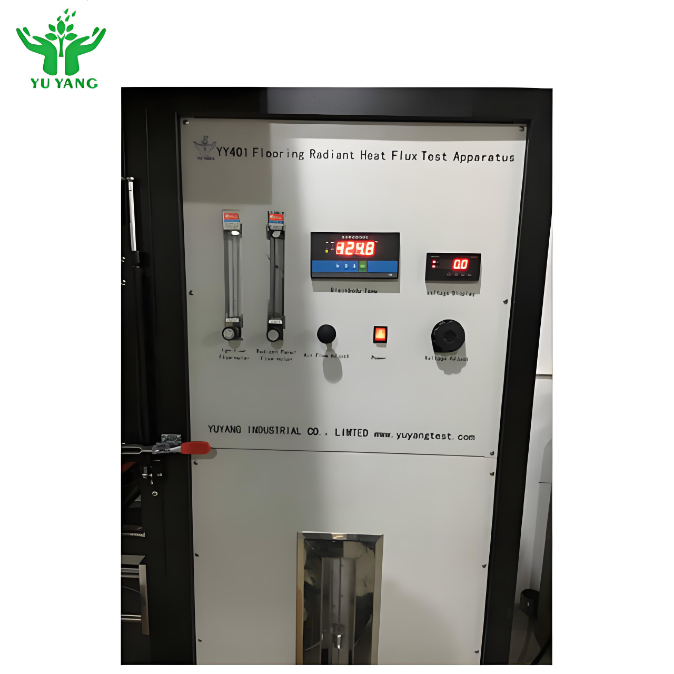

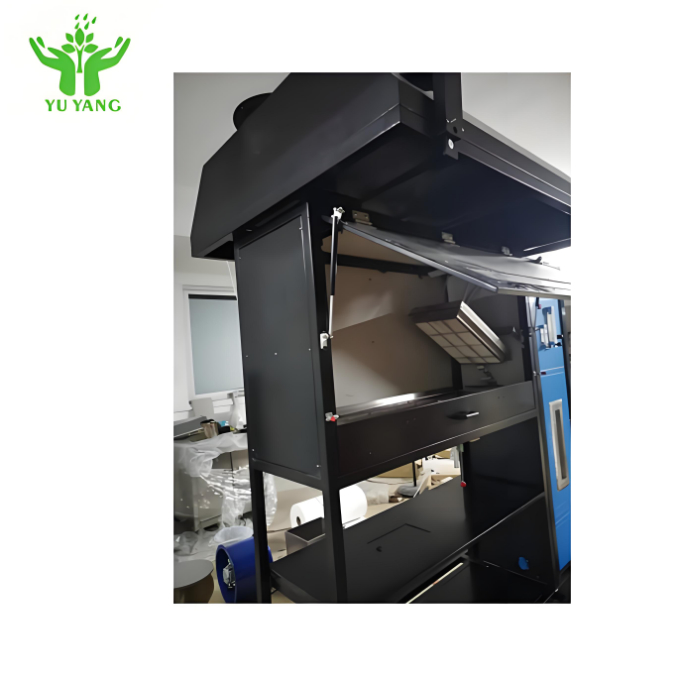

1. Struktur mesin terdiri dari dua bagian: ruang pembakaran dan ruang kontrol.
2. Ukuran ruang pembakaran: sekitar L1420*W1200*H2300 (mm).
3. Bahan ruang kontrol / ruang pembakaran: pelat baja tahan karat 304 # berkualitas tinggi, pemrosesan mesin CNC.
4. Obor: Sepenuhnya memenuhi persyaratan GB/T 11785.
5. Bagian mekanis lainnya terbuat dari baja tahan karat 304 atau baja 45#, anti korosi dan anti karat.
Fitur:
1. Semua komponen struktural terbuat dari baja tahan karat, penampilan, dan ketahanan korosi;

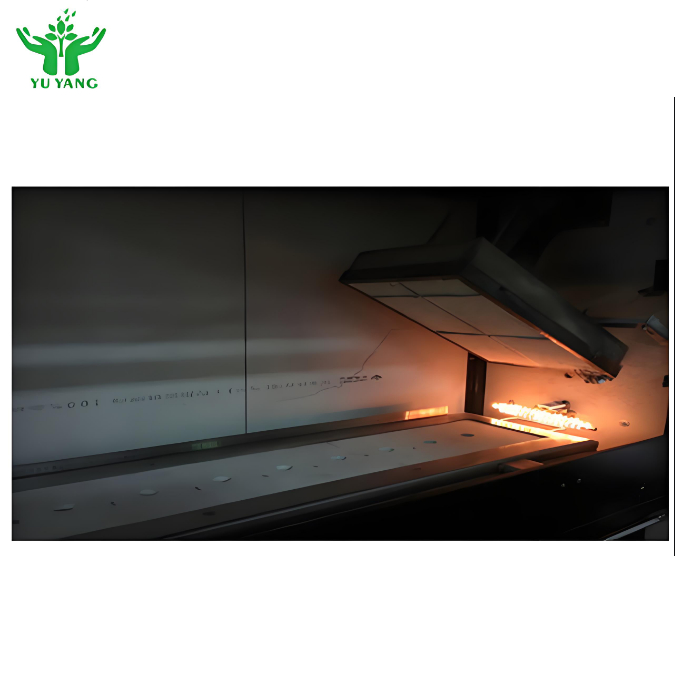

2. Sumber radiasi adalah pelat pemancar panas keramik berpori berukuran 300mm*450mm, dan dimiringkan 30 °;
3. Kalorimeter diimpor dari Amerika Serikat, rentang 50kW/m2;
4. Diameter penyulut adalah 0,7mm, 19/EA, terletak di bagian bawah garis tengah masing-masing 60°;
5. Pelat standar terbuat dari silikat kalsium tanpa lapisan, yang berukuran 1050*250mm dan ketebalan 20±1mm, kerapatan 850 ± 100kg/m³;
6. Pembakar penyulut tambahan baja tahan karat kecil menyulut sampel;
7. Katup kontrol aliran masuk, kontrol aliran propana yang presisi;
8. Dilengkapi dengan peniup udara yang menyediakan udara, campuran gas melalui gas pencampur venturi.
Rentang aplikasi:
Perangkat uji fluks panas radiasi lantai adalah untuk bahan paving yang ditempatkan secara horizontal dan terpapar medan radiasi panas miring dengan nyala api kecil; berbagai bahan lantai seperti: permadani tekstil, papan gabus, papan kayu, lembaran karet Dan lantai plastik dan bahan semprot lantai.
Parameter teknis:
|
Daya operasi maksimum
|
5kw
|
|
Akurasi waktu
|
<1s >
|
Rentang pengukuran meter fluks panas
|
(0-15) Kw / m2; (aliran panas milik pelanggan)
|
|
|
Kesalahan suhu badan hitam
|
± 5 ℃;
|
|
Kecepatan asap
|
(2.5 ± 0.2) m / s
|
|
Kapasitas asap
|
(39-85) m3 / menit
|
|
Ukuran papan radiasi refraktori berpori
|
300mm × 450mm, kemampuan sekitar 900 ℃ suhu tinggi;
|
|
Termokopel
|
diameter 3.2mm termokopel lapis baja baja tahan karat tipe K
|
|
Obor pembakaran
|
diameter ¢ 10mm diameter ¢ 6mm, tabung semprot pada lubang 35 ¢ 0.7mm
|
|
Tinggi nyala api
|
60 ~ 120mm dapat disesuaikan
|
|
Sistem penyulutan
|
penyulutan elektronik tegangan tinggi
|
|
Ukuran kotak pembakaran
|
L1420 * W1200 * H2300 (mm)
|
|
Sistem pembuangan yang kuat
|
mesin dilengkapi dengan kipas yang kuat, ketika pengujian selesai, nyalakan sistem kipas pembuangan akan habis
|
