Peralatan Uji Api Penyebaran Api Sel Surya & Mesin Penguji Merek Terbakar

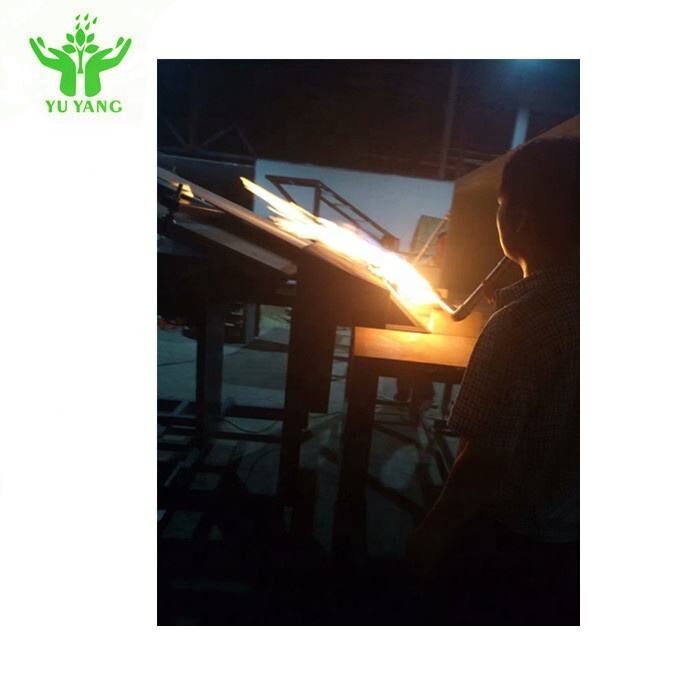

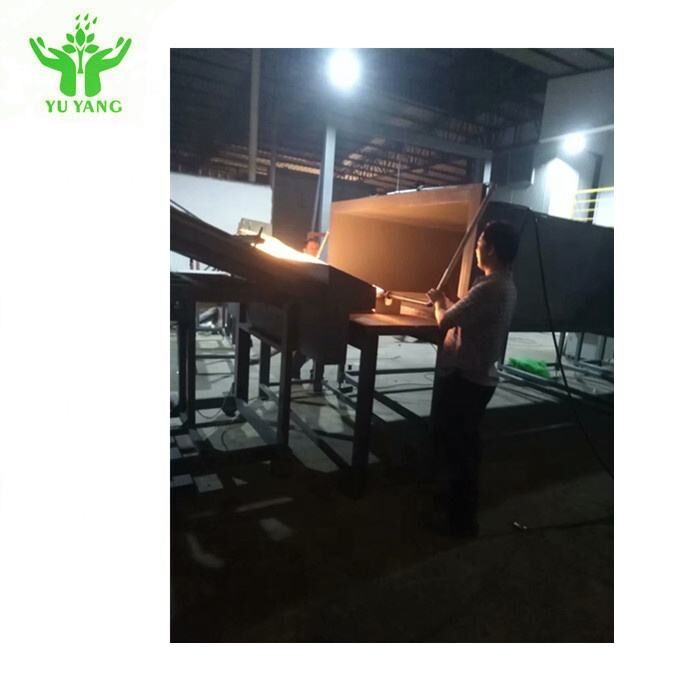

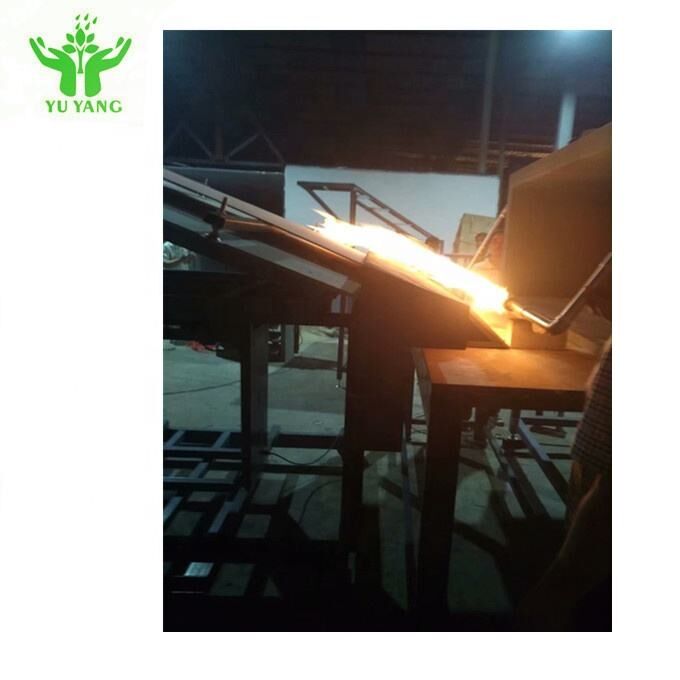

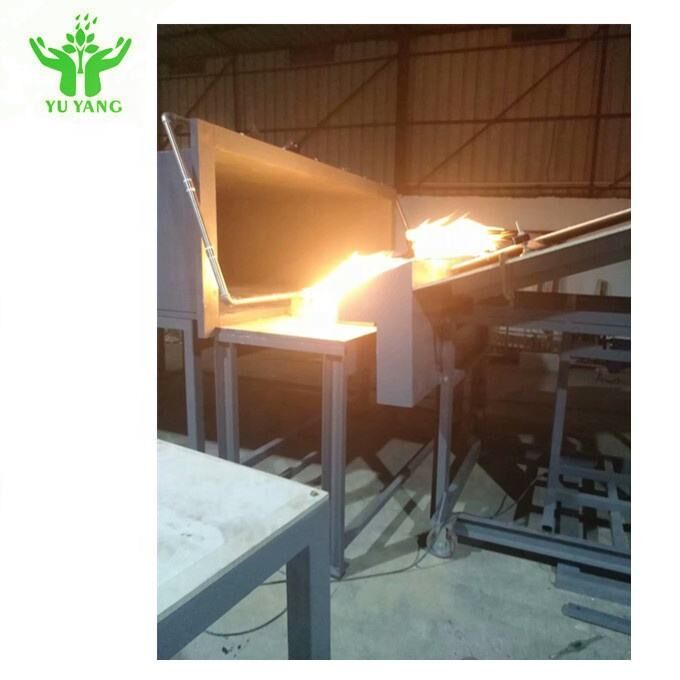

Mesin Uji Penyebaran Api & Merek yang Terbakar Sel Surya dirancang dan dikembangkan berdasarkan standar UL 1730 dan IEC 61730-2. Instrumen ini mensimulasikan kondisi nyata untuk menilai kinerja tahan api dari komponen atap, mengevaluasi spesimen pada tingkat A (1,82m), B (2,4m), dan C (3,9m). Ini juga digunakan untuk menguji kinerja tahan api dari komponen fotovoltaik.

• UL 1730: Monitor Detektor Asap dan Aksesori untuk Unit Hunian Individu dari Perumahan Multifamily dan Kamar Hotel/Motel
• UL 790: Metode Uji Standar untuk Uji Kebakaran Penutup Atap
• IEC 61730-2 Lampiran A: Uji Kebakaran, Uji Penyebaran Api dan Merek yang Terbakar
• ASTM E 108-04: Metode Uji Standar untuk Uji Kebakaran Penutup Atap
• KS C IEC 61730-2 Lampiran A: Uji ketahanan api, Uji Penyebaran Api dan Merek yang Terbakar

• Bahan penutup atap kayu lapis: 1.300(P) × 1.000(D) × 120(T) mm untuk pemasangan sampel uji
• Papan uji non-mudah terbakar dipasang di ujung pengujian untuk menghentikan temper panel
• Papan kontrol kipas baja tahan karat dengan sudut uji yang dapat disesuaikan: 1.440(P) × 940(T) mm
• Braket rangka utama baja tahan korosi: 1.020(P) × 1.000(D) × 1.473(T) mm
• Rakitan pelat non-mudah terbakar yang mensimulasikan atap dan lis: 330(P) × 2.130(D) × 584(T) mm
• Laju aliran udara: 19 ± 8 km/jam (5,5 m/detik) dengan pemantauan anemometer
• Pipa ventilasi terpisah untuk ekstraksi udara eksternal
• Filter sarang lebah dan sirip pemandu saluran masuk gas di saluran udara
• Saluran ventilasi dengan panel penyesuaian kemiringan untuk kontrol arah aliran udara
• Pelat pemandu baja tahan karat untuk memastikan aliran udara yang stabil
• Bahan saluran baja tahan karat: 2.130(P) × 762(T) × 3.000(P) mm
• Kipas tiga fase 220V, 50Hz dengan sistem balik dan aliran minimum 300m³/menit
• Inverter kecepatan variabel tak terbatas (0-100% dapat disesuaikan)
• Pembakar gas untuk api intermiten, penyebaran api, dan api terbang: panjang 1,12m dengan celah 12,7mm × 0,91m
• Katup kontrol gas presisi tinggi untuk kapasitas 22.000 Btu/menit (387 kWh)
• Termokopel pembakar atas pada pengujian 58,7mm 888 ± 28°C
• Sistem pengapian otomatis dengan elektroda pengapian 1,8kVp
• Sistem kontrol suhu dengan pengukur tekanan presisi tinggi
• Bahan penyangga jaring logam dengan palet yang dapat diputar

• Sistem kontrol komputer dengan perangkat lunak LabView dan layar LCD 10,2"
• Sistem akuisisi data dengan kartu akuisisi data NI
• Komponen sistem meliputi: modul input termokopel 16-bit, modul input konversi A/D 16-bit, modul input/output data, modul output konversi A/D 12-bit, backplane 4 dan 8 slot, modul LabView, dan modul jaringan Ethernet
• Sistem pengujian merek dengan pembakar gas yang mempertahankan suhu 880 ± 10°C

• Setiap bagian dari bahan penutup atap yang tertiup dari dek uji dalam partikel api atau berpijar
• Pembukaan dek atap melalui geser, pembelahan, atau pelengkungan bahan
• Peringkat keselamatan kebakaran:
  • Kelas A: Rentang penyebaran api 1,82m
  • Kelas B: Rentang penyebaran api 2,4m
  • Kelas C: Rentang penyebaran api 3,9m

• Setiap bagian atau komponen yang tertiup dari dek uji dalam api atau jatuh
• Hilangnya partikel bercahaya dalam komponen struktur atap
• Pembakaran komponen atau panel yang berkelanjutan
