Tungku Uji Ketahanan Api Vertikal Konstruksi dan Material Bangunan ISO 834 / BS 476
Peralatan Uji Kemudahan Terbakar Ketahanan Api Vertikal Skala Besar
Deskripsi Umum

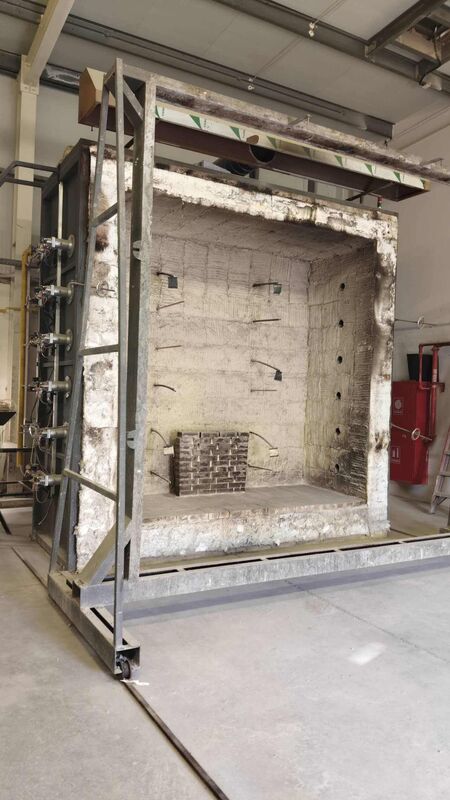

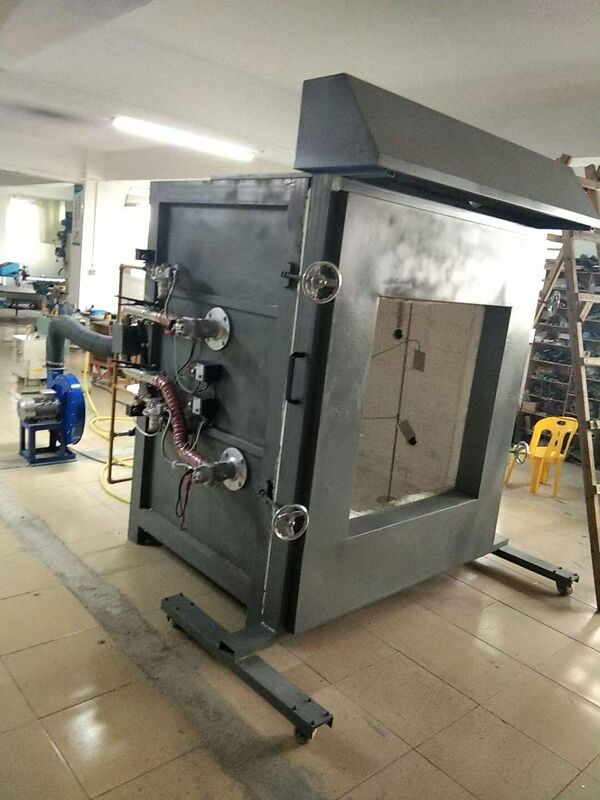

Tungku Uji Ketahanan Api Vertikal Skala Penuh yang dirancang untuk menggunakan bahan bakar cair atau gas dan mampu memanaskan elemen pemisah vertikal pada satu sisi.
Lapisan tungku terdiri dari bahan tahan api dengan kepadatan kurang dari 1000 kg/m³, yang mencakup lebih dari 70% luas permukaan yang terpapar di bagian dalam.
Dibuat khusus untuk memberikan kondisi paparan api terkait paparan termal dan tekanan, sesuai dengan standar CEN, ISO, dan IMO.

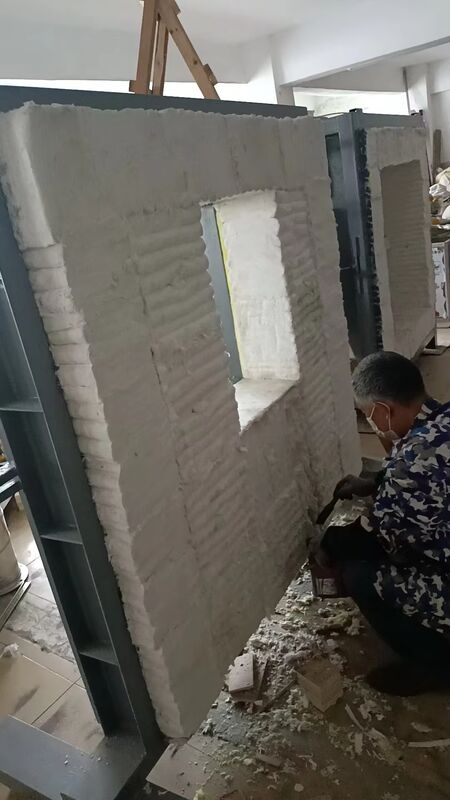

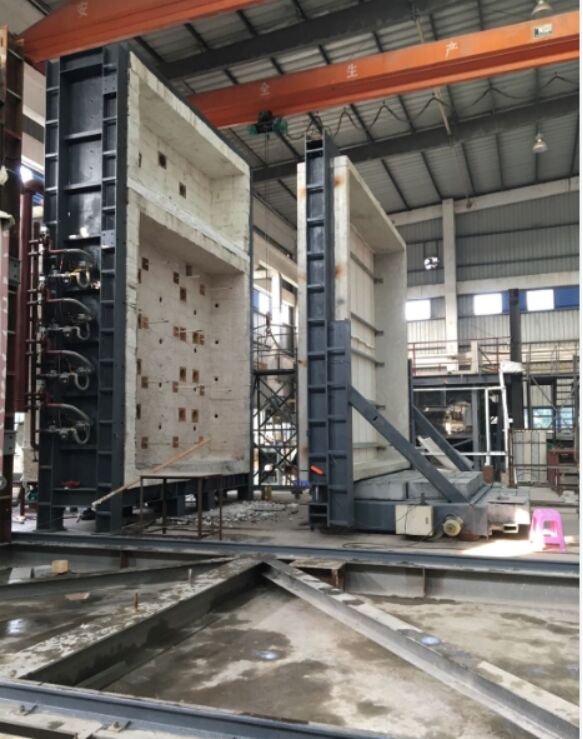

Dimensi ruang internal minimum: lebar 4000 mm × tinggi 3000 mm × kedalaman 1000 mm. Tungku uji ketahanan api skala penuh ini dibangun di pabrik dalam unit modular dan dikirim dalam kontainer HC 40 kaki. Unit modular dirakit di atas fondasi yang kuat yang disiapkan oleh pelanggan setibanya di lokasi.
Selubung Baja Tungku
Dibangun dari profil dan pelat baja struktural yang dirancang untuk penggunaan yang kuat. Pelat baja diperkuat dengan C-Channel, I-beam, dan profil baja untuk menahan distorsi struktural akibat panas, terutama di sekitar bukaan untuk burner, termokopel, probe tekanan, dan port pandang.
Pelat besi cor dibaut ke muka luar depan untuk menyediakan permukaan pemasangan yang kuat untuk rangka penahan spesimen uji. Empat set klem rol pengunci mandiri memungkinkan rangka penahan spesimen uji terpasang dengan aman ke bagian depan tungku.
Isolasi Tungku

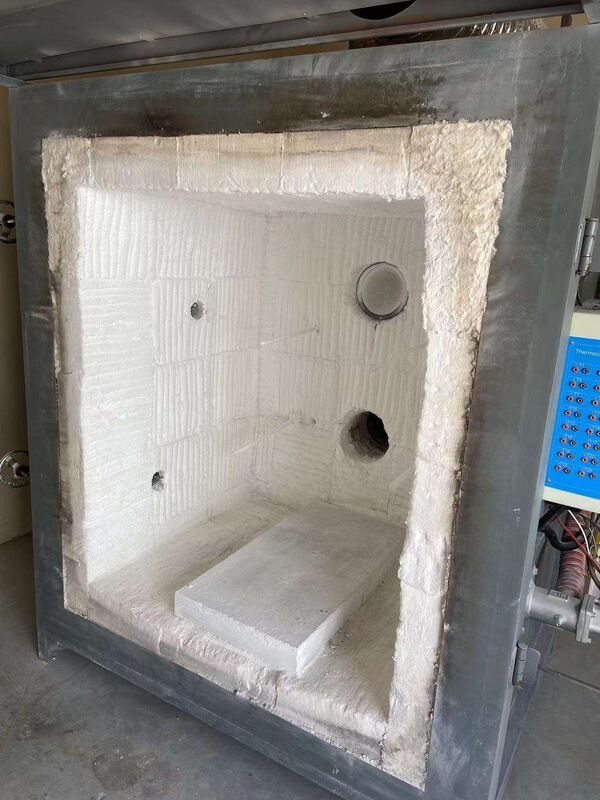

Lapisan tahan api terdiri dari bata tahan api isolasi dengan rating 1430°C dengan kepadatan 900 kg/m³ pada muka panas, didukung oleh isolasi papan serat pada muka dingin. Pada suhu 1200°C, suhu selubung luar tetap di bawah 75°C dua jam setelah uji api.
Blok pra-cetak suhu tinggi yang terbuat dari cor tahan api yang diperkuat serat dengan rating 1600°C dipasang di sepanjang perimeter bukaan tungku untuk menahan abrasi konstan dari rangka spesimen uji.
Empat port pandang di dinding belakang tungku memberikan visibilitas penuh terhadap spesimen uji selama pengujian api. Setiap unit port pandang dilengkapi dengan pelat kaca kuarsa bening yang ditempatkan dalam selubung berinsulasi yang didinginkan udara untuk mencegah kehilangan panas.
Bukaan pembuangan tungku dan saluran keluar gas buang yang berisi damper dilapisi dengan isolasi serat keramik massa termal rendah (kepadatan 128 kg/m³). Semua bahan tahan api tahan terhadap pemanasan dan pendinginan siklik.
Standar Kepatuhan
BS 476 (20-23) - BS EN 1363 (1-2) - BS EN 1364 (1) - BS EN 1365 (1) BS EN 1366 (1-3) - BS EN 1634-1 - ASTM E 119 - ASTM E 814 - UL10 (B-C) - UL 263 - UL 1709 - UL10 (B-C) - UL 1479 - UL 2079 - ISO 834 (1, 4, 8) - ISO 3008 - ISO 3009
Fungsi Uji

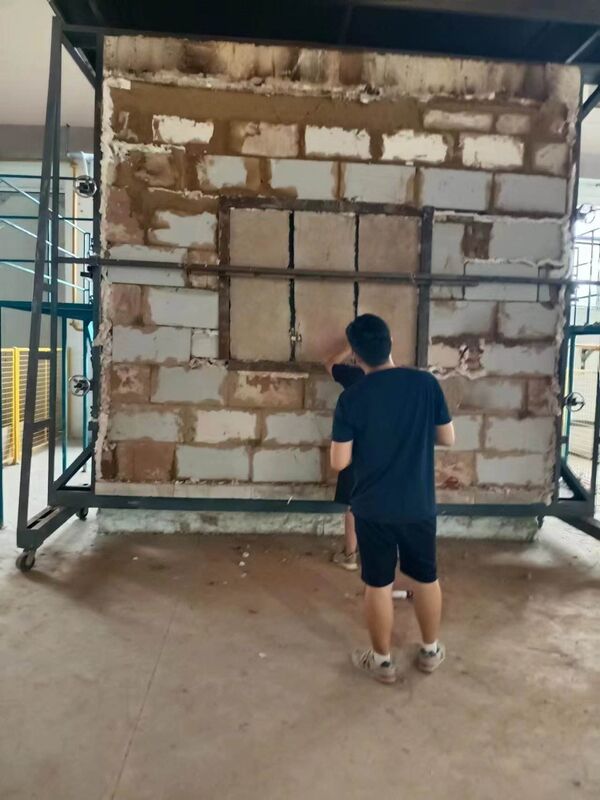

Sampel terpapar pada kondisi suhu dan tekanan tinggi untuk mengevaluasi kapasitas penahan beban, integritas, dan kinerja isolasi dalam jangka waktu yang ditentukan.
Spesifikasi
| Struktur dan Ukuran Tungku Uji | |
|---|
| Tungku vertikal | 1,5×2,1×1m (P×T×L) |
| Ukuran sampel maksimum | 1×1m (P×T) |
| Pasokan Tegangan | AC 380V ±10%, 50Hz |
| Daya | Output 300KW (sesuai ISO9705) |
| Sistem Burner | |
|---|
| Aliran gas | 0-100 m³/jam |
| Tekanan gas maks | 3000Pa |
| Aliran udara | 5000m³/jam |
| Tekanan udara maks | 4000Pa |
| Akurasi Perangkat Pengujian | |
|---|
| Suhu tungku | ±15℃ |
| Suhu dalam sampel | ±10℃ |
| Suhu backfire sampel | ±4℃ |
| Rentang Waktu | |
|---|
| 0-300 menit, akurasi | <±1s |
Persyaratan Fungsional
- Rentang suhu air pendingin: 10-30℃
- Aliran air pendingin: >10L/jam
- Rentang uji: 50 kW/m²
- Waktu reaksi: <250ms (63%)
- Nilai terukur maksimum: 150% dari rentang
- Rentang spektral: hingga 50.000nm
- Sinyal keluaran: >5mV pada rentang kerja
- Sudut pandang: 180 derajat
- Emisivitas: >0,95
