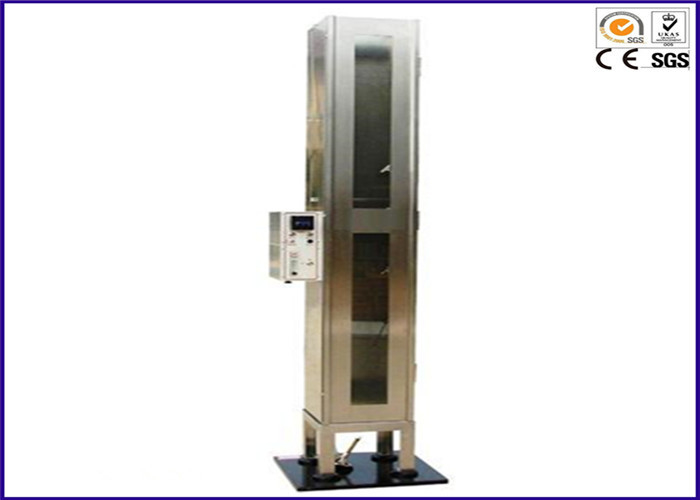

NFPA 701 Fire Test Chamber, Uji Propagasi Flame untuk Tekstil / Film

NFPA-701 Tekstil dan Film Flame Propagation FIre Testing Equipment

Aplikasi:

Hal ini digunakan untuk menilai perbanyakan nyala api di luar area yang terkena sumber pengapian. Hal ini berlaku untuk pelapis dan kain pelapis kain berlapis vinil termasuk kain berlapis berlapis, film dan kerai plastik, dengan atau tanpa penguatan atau dukungan, dengan luas area lebih dari 700g / m2.

Standar:

Metode NFPA 701-2004 2

Spesifikasi:

1. Laboratorium: sesuai dengan 12,2 NFPA 701-2004

1.1 Spesifikasi tungku: panjang, lebar (305 ± 5) mm, tinggi (2130 ± 10) mm;

1.2 Struktur: terbuat dari tebal 1.5mm 304 # stainless steel. Di depan jendela pengamatan yang transparan;

1.3 batang sampel teratas:

1.3.1 dari dasar bodi tungku 1190 ± 10mm, kedua sisinya harus disetel ke arah sejajar horizontal 4mm;

1.3.2 terdiri dari batang baja dengan diameter (1,5 ± 0,1) mm atau (3,0 ± 0,1) mm dan panjang (330 ± 10) mm, yang ujungnya dipotong menjadi titik yang tajam;

1.4 Batang sampel bawah: terdiri dari batang baja dengan diameter (1,5 ± 0,1) mm dan (255 ± 10) mm, yang ujungnya harus dipotong menjadi titik yang tajam;

1.5 Garis panduan vertikal:

1.5.1 Sepasang kabel panduan vertikal yang terbuat dari kawat baja lunak terletak di pusat bodi tungku (100 ± 5) mm di kedua sisi kiri dan kanan (jarak kabel (200 ± 5) mm );

1.5.2 Jarak antar baris masing-masing pasangan adalah (25 ± 2) mm (dari depan ke belakang dalam kotak)

1.5.3 Kawat pemandu vertikal harus dipasang pada batang dengan diameter (6 ± 0,05) mm

1.6 Bagian atas ruang uji harus dipasang dengan baffle fiber glass fiber dengan dimensi (1000 ± 10) mm × (125 ± 5) mm; Kain fiber glass harus dibuat dengan benang jahit kaca pada masing-masing ujungnya (40 ± 3) mm (3 ± 0,2) mm x (330 ± 5) mm, dan melewati lubang (4 ± 0,5) mm di bagian atas dari ruangan; (4 ± 0,5) mm x 25 ± 1) mm, setiap ujungnya bulat;

2 Burner:

2.1 Dipasang di jok yang tetap, miringkan ke arah 20 sudut;

2.2 Panas bakar: 800BTU / ft3 ~ 1000BTU / ft3

2.3 Nozzle dari bagian bawah tes: 100mm

2.4 Flowmeter: untuk flowmeter rotor, kisaran maksimumnya harus 150 L / jam atau 300 L / jam

2.5 Jarum Katup: atur tinggi nyala api

2.6 Tekanan pengukur: 0 ~ 1Mpa, ketepatan 0,5

2.7 Skala pengukuran api: mengukur tinggi nyala burner dan ukuran sampel dengan akurasi 1 mm

3 bagian kontrol:

3.1 Igniter: pengapian otomatis tegangan tinggi

3,2 Timer:

3.2.1 waktu pembakaran: 0-99.99s sewenang-wenang mengatur, resolusi 0.01s, akurasi 0.1s

3.2.2 terus waktu pembakaran: 0-99.99s sewenang-wenang mengatur, resolusi 0.01s, akurasi 0.1s

3.3: kontrol otomatis: seperti pengapian, waktu pembakaran, waktu pembakaran terus.
