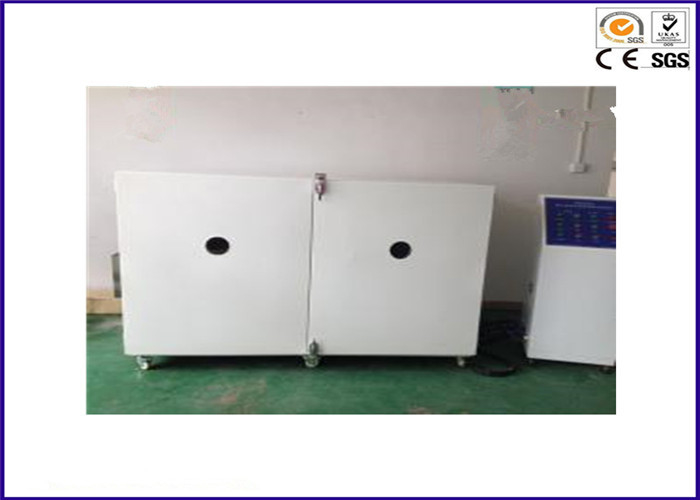

Peralatan Uji Flammabilitas Modul PLC untuk Bahan Isolasi Termal ISO 8142

Deskripsi:

Hal ini dapat digunakan untuk menentukan kinerja isolasi selubung, selimut, selimut, blok, pelat dan selubung insfabrikasi penutup dan pelepasan isolasi yang bebas longgar pada suhu layanan maksimum.

Standar:

ISO 8142: 1990 Isolasi termal --- Bagian pipa serat mineral buatan manusia yang diformat - Spesifikasi Lampiran A

GB / T17430-1998, ASTM C411-82, ASTM C447-85

Spesifikasi:

1. Pelat pemanas: terbuat dari 304 stainless steel, area uji 900 * 450mm, dikelilingi lapisan pelindung, lebar 80mm. Pada permukaan bawah pelat panas, tidak kurang dari lima termokopel digunakan untuk mengukur suhu permukaan, empat di antaranya dipasang pada diagonal zona pemanasan pelat pemanas dan 150 mm dari setiap sudut, dan termokopel kelima ditempatkan. pada posisi tengah pelat pemanas. Suhu yang diukur pada titik apapun tidak boleh kurang dari suhu yang dibutuhkan dan harus + 5% atau + 15 ° C (ambillah yang kecil sebagai standar).

2. Tabung pemanas: terbuat dari stainless steel SUS304, panjang 2M, diameter nominal 88mm, 108mm, 133mm tiga jenis. Tiga tabung pemanas disusun berdampingan, dan kerah terisolasi prefabrikasi dapat diuji secara terpisah. Ujung tabung pemanas harus diatur tidak kurang dari bagian proteksi panjang 75mm dan pemanas tambahan untuk mencegah hilangnya panas yang berlebihan dari ujung spesimen. Tabung pemanas dilengkapi dengan termokopel setiap 0,3 m untuk mengukur suhu permukaan. Termokopel disusun secara heliks di sekitar tabung pemanas pada interval 90 °. Suhu yang diukur pada titik apapun tidak boleh kurang dari suhu yang dibutuhkan dan harus + 5% atau + 15 ° C (ambillah yang kecil sebagai standar).

3. Sistem pengukuran suhu: diameter kawat termokopel 5.0mm, kisaran suhu pengukuran: 0-1250 ℃; menggunakan suhu akuisisi modul PLC +.

4. Bagian kontrol: Modul PLC, kontrol komputer secara real time menampilkan kurva suhu permukaan panas, keluaran laporan uji.

5. Tingkat Pemanasan: 5 ℃ / menit atau 3 ℃ / menit dapat diatur.

6. Pengambilan suhu: dikumpulkan setiap 2 menit sekali, bersamaan dengan pertunjukan kurva.

7. Waktu respons termokopel: <0.5s.

8. Kesalahan suhu: ± 0,5 ℃.

9. Timing error: 1s / h.

10. Komputer: 1 set (setidaknya memenuhi persyaratan berikut ini: CPU: INTEL I5-III atas nama di atas; Memori: 4G atau lebih; ​​Hard disk: 500G atau lebih; ​​dengan port serial: operasi peralatan kontrol; : 20 inci atau lebih layar kristal cair LED, resolusi 1600 * 900 di atas; sistem windows xp.), Printer. Uji perangkat lunak.

11. Dilengkapi dengan kaki dan rangkan datar: ukuran melengkung.

12. Dilengkapi dengan dua kaleng sampel.
