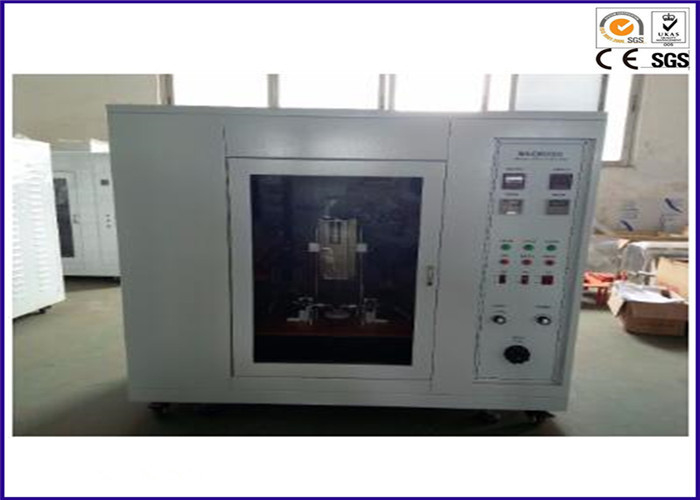

30 - 40mm Tinggi Lingkungan Uji Kamar Uji 100V - 600V High Voltage Tracking Tester

Deskripsi:

Pelat tester pelacakan Tegangan Tinggi untuk produk elektronik, peralatan rumah tangga dan bahan lain yang tahan terhadap uji pelacakan dan erosi, simulasi frekuensi (48HZ-62HZ) atau Voltase DC, kontaminan cair dan sampel landai yang sesuai dengan hambatan listrik terhadap pengukuran pelacakan dan pengukuran erosi yang dinilai berdasarkan kondisi lingkungan yang parah dari bahan isolasi listrik tahan terhadap tingkat pelacak dan erosi.

Standar:

IEC 60587-1984, GB / T6553-2003,

Metode Uji Standar ASTM D 2303 untuk Peledak, Pelacakan Jalur-Inline dan Erosi Bahan Isolasi

IEC 60587: Cara uji untuk mengevaluasi ketahanan terhadap pelacak dan erosi bahan isolasi listrik yang digunakan pada kondisi lingkungan yang parah

Spesifikasi:

1. Elektroda: bahan tebal 0.5mm: baja tahan karat;

2. Jarak elektroda atas dan bawah: 50,0 mm ± 0,1;

3. Tegangan uji: 100V-6000V stepless adjustable;

4. Pengatur: output: 0 ~ 250V disesuaikan, kapasitas 5KVA;

5. Uji kapasitas transformator: 5KVA, tegangan keluaran tertinggi AC6000V (atau DC6000V opsional);

6. High-precision voltage regulator output power: AC220V 6000W, akurasi ± 1%;

7. Arus loop adalah 60mA, memotong tegangan output;

8. Waktu uji: 6 jam;

9. Keterlambatan akurasi: 0,5%;

10. Stabilitas voltase: + 1%;

11. Tanda untuk menilai:

Menurut standar GB / T6553-2003 / 4.1.2, voltase yang diaplikasikan pada spesimen (2.5 kV, 3 5K V dan 4.5KV), dan dengan kecepatan tertentu turun 60 mm pada kontaminasi saat ini, 6H yang persisten namun alirannya melalui ;

12. Menjatuhkan perangkat:

Pompa peristaltik presisi Leif, laju alir berkisar antara 0,00185 sampai 20 ml / menit, kecepatan kerja 0,1 ~ 50 rpm, kesalahan akurasi aliran: <0,5%;

13. Tegangan output: AC / DC (switchable)

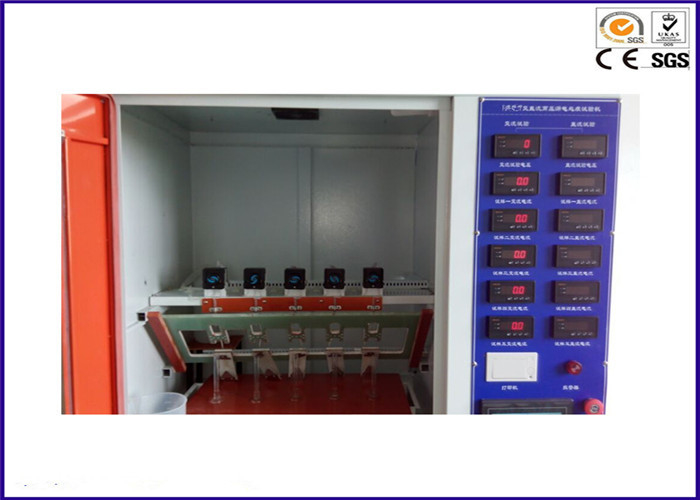

14. Kelompok eksperimen: lima kelompok

15. Perangkat kontrol: menggunakan Siemens PLC + Taiwan kami melihat kontrol layar sentuh, presisi kontrol,

Operasi sederhana, desain humanisasi, akhir pengujian otomatis menghasilkan laporan, panel termal

printer bisa mencetak hasil tes tepat waktu;

16. Ukuran studio: 900L * 650W * 950H (mm); volumenya adalah 0.56m3.

17. Kasus: baja stainless SUS304 (gambar kawat);

18. Tangki air buangan terbuat dari 316 stainless steel, dengan alat penyegel.

19. Dimensi instrumen: 1300L * 700W * 1800H (mm)

20. Berat: 200KG

Fitur:

1. Proteksi over-current: bila nilai arus listrik yang mengalir melalui spesimen lebih dari 60mA

2. Pemilihan resistansi seri: 1 kΩ, 10 kΩ, 22 kΩ, 33 kΩ 1% Grade 200 W

3. Pengaturan voltase variabel: 0 ~ 6 kV

4. Ketelitian 1.5% tentang nilai masuk dengan voltmeter

5. Menggunakan timer, fungsi jam TEST sederhana berfungsi berdasarkan jam / menit / detik

6. Fungsi notifikasi: Dalam tes 6 jam, jika spesimennya buruk, bel dan lampu berkedip mulai bekerja.

7. Syringe pump dapat menciptakan kondisi aliran konstan (flow rate memory function)

8. Meteran konduksi listrik bisa mengukur polutan

- Pengukuran Resistivitas (0,1Ωm ~ 10 kΩ m) dan suhu (0 ~ 100 ° C)

9. Digital depth gauge: ± 0.01m ketepatan

10. TEST BOX yang terisolasi yang aman dalam uji tegangan tinggi
