Uji Kemampuan Pelapisan Uji Pelapisan Tegangan Rendah ASTM D3638-92

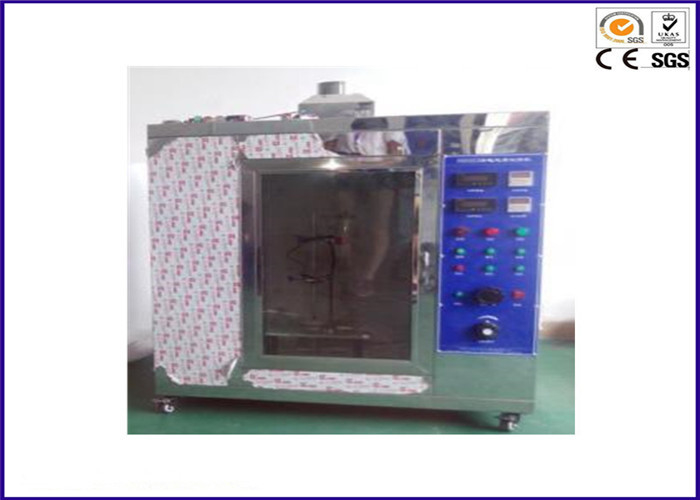

ASTM D3638-92 Flamabilitas Listrik Peralatan Uji Pelacakan Tegangan Rendah

Deskripsi:

ASTM D3638-92 tester pelacakan voltase rendah mensimulasikan kondisi basah / lembab, indeks pelacakan uji (CTI) dan indeks anti pelacak (PTI). Ini digunakan untuk produk elektronik elektrik, bahan isolasi padat alat listrik rumah tangga dan produk lainnya.

Cara uji:

Pada permukaan bahan insulasi padat, pada elektroda platina 2mmx5mm yang diperintah, gunakan voltase tertentu dan tetapkan waktu 30-an, teteskan volume tetes yang diperintah (0,1% NH 4CL) pada tinggi 35 mm, kemudian evaluasi permukaan bahan insulasi padat di bawah medan listrik gabungan. dan kemampuan toleransi polusi menengah, menentukan indeks pelacak (CTI) dan indeks anti pelacak (PTI).

Standar uji

IEC60112: 2003, UL746A, ASTM D 3638-92, DIN 53480, GB4706.1, GB4207 dan standar uji setara lainnya.

Spesifikasi:

1. Bahan elektroda: platinum / stainless steel

2. Elektroda ukuran: (2mm ± 0.1mm) x (5mm ± 0.1mm) x (40mm ± 5mm), elektroda platinum 12mm, 30 ° ± 2 ° cant

3. Elektroda jarak: 4.0mm ± 0.01mm, sudut 60 ° ± 5 °

4. Tekanan elektroda: 1.00N ± 0.001N

5. Uji resistansi larutan: larutan A 0,1% NH 4CI, 3,95 ± 0,05 Ω.m, larutan B 1,98 ± 0,05 Ω.m

6. Jatuhkan volume: 20 tetes 0,380 ~ 0,480 g, 50 tetes 0,997 ~ 1,147g (disesuaikan)

7. Tinggi jepitan: 35mm ± 5mm (disesuaikan)

8. Waktu drop: 30s ± 10.1s, display digital, preset, 50 tetes waktu 24.5min ± 2min

9. Jatuhkan kuantitas: 1-9999, tampilan digital, preset

10. Uji kecepatan angin: 0.2m / s

11. Tegangan uji: 100V ~ 1000V (divisi skala 25V, disesuaikan)

12. Tegangan turun daya: 8% bila 1,0A ± 0.1A

13. Dimensi ruang eksternal: 600Wx1000Hx500D mm

14. Diameter outlet udara: 100mm

15. Catu daya: AC 1 phase 220V 50 / 60Hz 500W
