Alat Pengujian Burning / Flammability UL 1730 ASTM E108 Untuk Sel Surya

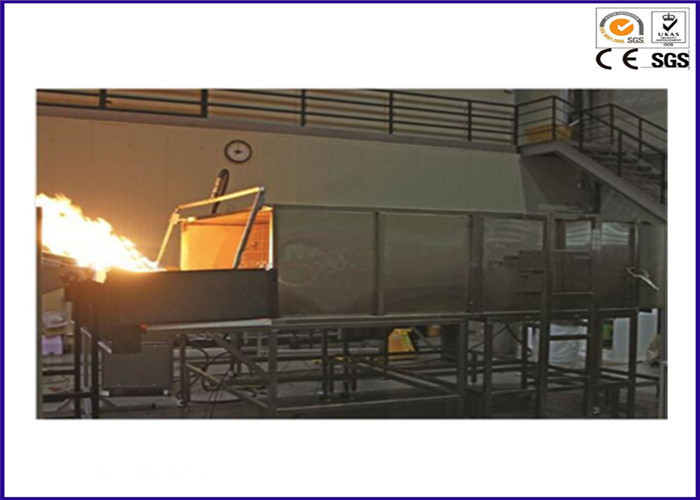

UL 1730 ASTM E108 Sel Surya Penyebaran Flame & Burning Brand Testing Equipment


Perkenalan produk:
Sel Surya Penyebaran Flame & Burning Brand Test Machine didasarkan pada desain dan pengembangan UL 1730, IEC 61730-2. Apakah untuk mensimulasikan kondisi nyata untuk menilai atap dan komponen tahan api kinerja instrumen, di A1.82m, b 2.4m dan c 3.9m spesimen untuk mengevaluasi tingkat A ~ C. Juga dapat digunakan dalam kinerja tahan api dari komponen fotovoltaik yang digunakan dalam pengujian ini.


Standar:

UL 1730: kamar multi-keluarga dan kamar hotel unit perorangan asap deteksi
monitor: deteksi sinyal listrik debu rumah;
UL 790: metode standar uji api untuk bahan penutup atap;
ASTM E108-04: metode standar uji api untuk bahan penutup atap;
NFPA 256: uji api dek atap.
IEC 61730-2 Lampiran b: tes kebakaran pada modul PV.

Karakteristik peralatan:
Bagian struktural
1, bahan penutup atap kayu lapis, dimensi: 1.300 (w) X1, 000 (d) x120 (h) sampai
pasang contoh uji;
2, Uji non-mudah terbakar Majelis, dipasang pada akhir pengujian, dapat menghentikan tes
panel marah;
3, papan kontrol kipas baja stainless, sudut uji bisa disesuaikan,
ukuran: 1,440 (l) x 940 (h) mm;
4, Digunakan untuk mendukung pengujian braket bingkai utama, baja tahan korosi, dimensi: 1,020 (l) x 1.000 (d) x 1,473 (h) mm;
5, Majelis pelat yang tidak mudah terbakar, terpasang di depan bingkai untuk mensimulasikan
atap dan cornice, perpanjangan api dari pembakar ke spesimen,
dimensi: 330 (w) x 2,130 (d) x 584 (h) mm;
6, Aliran udara untuk panel uji: 19 ± 8 km / jam (5.5M / detik), dan konfigurasikan
monitor anemometer;
7, Pipa ventilasi terpisah, dapat diekstraksi dari luar udara laboratorium;
8, saringan Honeycomb dipasang di saluran udara, memasang baling-baling pemandu masuk gas;
9, Saluran ventilasi dilengkapi dengan panel penyesuaian lereng untuk mengatur arah aliran udara;
10, Pipa ventilasi yang terpasang pada Panduan, dapat meningkatkan kecepatan untuk memastikan aliran udara uji suplai dari gangguan luar, pelat pemandu yang terbuat dari baja tahan karat, lokasinya tidak berubah dengan tekanan angin;
11, bahan Duct untuk stainless steel, tahan korosi dan tahan panas, ukuran: 2,130 (w) x 762 (h) x 3.000 (l) mm;
12, Fan 220V, 50HZ, tiga fasa power, dilengkapi dengan sistem reverse yang bisa menyesuaikan kecepatan angin secara otomatis, arus minimum 300m3 / min;
13, inverter kecepatan variabel tak terbatas, 0-100% disesuaikan;
14, Pembakar gas (untuk Huo intermiten, nyala api menyebar dan api terbang), 1.12m, 60.3mm, bergerak di sisi uji memiliki celah 12.7mm (w) * 0.91m (panjang);
15, Pembakar gas dapat menghasilkan 22.000 Btu / menit (387 kWh), dan menurut a, b, c tiga tingkat pembakaran, katup pengontrol gas presisi tinggi yang mengendalikan aliran gas,
16, termokopel pembakar Top terinstal 58.7mm, 888 ± dapat menguji 28 ºC;
17, Sistem pengapian otomatis, menjamin keamanan kinerja uji, elektroda pengapian 1,8 kVp pengontrol aliran massa adalah tekanan minimum sesuai dengan standar yang berbeda, laju aliran gas kontrol, Kelas A dan B: 21.000 ~ 22.000 Btu / menit (369 ~ 387 kWh ) selama 10 menit, Kelas C: 18.000 ~ 19.000 Btu / menit (316 ~ 334 kWh) 4 menit;
18, Sistem kontrol suhu Kelas A dan B: 760 ± 28ºC (1400 ± 50ºF) -21.000 ~ 22.000 Btu / min Kelas C: 704 ± 28 c (1300 ± 50ºF) -18.000 ~ 19.000 Btu / menit
19, alat pengukur tekanan presisi tinggi dan katup pengatur tekanan mengendalikan tekanan gas;
1) -Setiap transfer ke gas dalam pembakar perlu mengikuti metode uji dan kontrol yang berbeda;
2) -LNG: menggunakan MFM secara akurat dapat mengukur aliran (flow control valve control);
3) -LPG: laju alir udara dengan menggunakan sistem inverter: dek uji pada 19 ± 8 km / jam (5.5M / detik);
20, bahan pendukung jala metalik, palet dapat diputar, sehingga pembakaran penuh
bahan;
Bagian uji
1, Sistem kontrol komputer perangkat lunak kontrol khusus Amerika Serikat untuk eksperimen Labview, integrasi 10,2 "skala LCD;
2, Sistem akuisisi data, bahasa pemrograman LabView digunakan untuk program, data kartu akuisisi Amerika Serikat NI menawarkan
3, Sistem akuisisi data terdiri dari komponen berikut:
1) Modul masukan termokopel 16 bit
2) modul input konversi 16 bit a / d
3) Modul input / output data
4) 12 bit a / d konversi modul output
5) 4 dan 8 slot backplane
6) Modul Labview
7) Labview / modul jaringan Ethernet
4, Sistem pengujian merek, pembakar gas, nyala api menelan bahan bakar, kompor gas 880 ± 10ºC dapat disesuaikan;
Hasil standarnya
1, Standar umum untuk menyebarkan api
1) Bagian dari bahan penutup atap (komponen atau Panel) dari dek uji dalam api atau partikel bercahaya tertiup,
2) Dapat meluncur melalui, split, bahan penutup atap melengkung, seperti dek atap terbuka,
3) Peringkat keamanan kebakaran J: rentang penyebaran api adalah 1.82M,
Tingkat keamanan kebakaran B: rentang penyebaran api adalah 2.4M,
Rank C fire safety: area penyebaran api adalah 3.9M,
Diukur dari tepi penyebaran sampel nyala api,
2, standar umum untuk pembakaran atap,
1) Bagian atau komponen Panel dari dek uji terbakar atau jatuh,
2) Bagian dek atap atau bagian Panel dalam struktur atap atau komponen berupa partikel bercahaya hilang,
3) Lanjutkan dengan komponen atau panel pembakaran,

Spesifikasi peralatan:
