16 CFR1633 Kasur Mesin Uji Api Terbuka, Alat Uji Kebakaran

16 CFR1633 Kasur Mesin Uji Api Terbuka, Alat Uji Kebakaran

Tujuan:

Bagian 1633 ini menetapkan persyaratan mudah terbakar yang harus dipenuhi oleh semua kasur sebelum dijual atau diperkenalkan ke perdagangan. Tujuan dari mesin ini adalah untuk mengurangi kematian dan cedera yang terkait dengan kebakaran kasur dengan membatasi ukuran api yang dihasilkan oleh kasur yang dipasang selama tes tiga puluh menit.

Mesin ini digunakan untuk mengevaluasi perkembangan api dan output energi di kasur atau kasur yang diatur ketika mengalami sumber pengapian yang kira-kira membakar pakaian tidur. 16 CFR Part 1633 adalah standar federal di AS dan semua kasur dan set kasur yang diproduksi atau diimpor harus memenuhi standar ini.

Standar:

16 CFR Bagian 1633 "Standar untuk Kemudahan Terbakar (nyala api terbuka) dari set Kasur".

Fitur:

Kasur atau set kasur terletak di atas rig baja dan terkena dua pembakar berbentuk T dengan total panas pembakar 27 kW. Burner samping diterapkan selama 50 detik dan burner atas diterapkan selama 70 detik. Api kemudian dibiarkan berkembang dengan bebas. Gas asap yang dihasilkan selama pengujian dikumpulkan oleh sungkup dan sistem pembuangan dari tempat sampel diambil untuk analisis gas. Tingkat pelepasan panas diukur secara terus menerus. Laju puncak pelepasan panas tidak boleh melebihi 200 kW dan pelepasan panas total dalam 10 menit pertama pengujian tidak boleh melebihi 15 MJ.

Metode pengujian:

Metode pengujian yang ditetapkan dalam § 1633.7 mengukur kemampuan terbakar (karakteristik respons uji kebakaran) spesimen kasur dengan memaparkan spesimen ke sumber nyala api tertentu dan memungkinkannya untuk terbakar secara bebas di bawah kondisi lingkungan yang berventilasi dan terkontrol dengan baik. Sumber nyala api harus berupa sepasang pembakar propana. Burner ini mengenakan fluks yang berbeda untuk waktu yang berbeda di bagian atas dan samping spesimen. Selama dan setelah paparan ini, pengukuran harus dilakukan terhadap laju pelepasan panas yang tergantung waktu dari spesimen, mengukur energi yang dihasilkan oleh api. Tingkat pelepasan panas harus diukur dengan menggunakan kalorimetri konsumsi oksigen

Persyaratan teknis:

Laju puncak pelepasan panas tidak boleh melebihi 200 kilowatt ('' kW '') kapan saja dalam pengujian 30 menit;

Total pelepasan panas tidak boleh melebihi 15 megajoule ('MJ' ') selama 10 menit pertama pengujian.

Parameter utama:

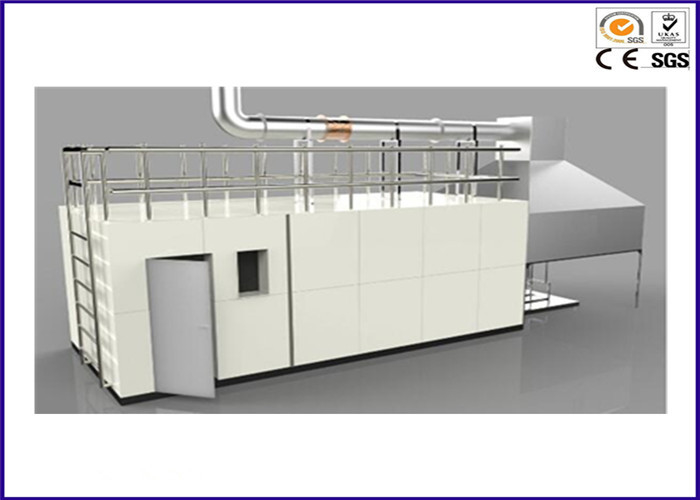

Mesin uji meliputi ruang uji, ruang kontrol, saluran pembuangan, kap pengumpul asap knalpot, sistem akuisisi data, dan lain-lain

1. Ruang bakar (ruang uji, pelanggan membuatnya sendiri) dan kap pengumpul gas: ukuran 3048 * 3658 * 2438 mm (panjang x lebar x tinggi).

2. Penganalisis oksigen domestik:

Output: 4-20mA, dua arah alarm relay

Rentang pengukuran: 0 ~ 25% VOL, akurasi: 0.5FS;

Catu daya: 220VAC

Waktu respons: 3 detik

Akurasi: ± 1% F • S

3. pembentuk T:

1) Pembakar permukaan atas, Kepala T pembakar permukaan atas (pembakar horizontal) harus sepanjang 305 ± 2mm dengan sumbat kedap gas di setiap ujungnya. Setiap sisi T harus berisi 17 lubang dengan jarak yang sama lebih dari 135 mm (jarak 8,5 mm ± 0,1 mm). Lubang di setiap sisi harus dimulai 8,5 mm dari garis tengah kepala burner. Lubang harus dibor dengan bor # 56 dan berdiameter 1,17 mm hingga 1,22 mm. Lubang harus diarahkan 5 ° dari bidang Gambar. Ini memperluas lebar profil fluks panas yang dikenakan pada permukaan benda uji.

2) Pembakar permukaan samping, Kepala T pembakar permukaan samping (pembakar vertikal) harus dibuat serupa dengan pembakar permukaan atas, kecuali bahwa panjang keseluruhannya harus 254 ± 2 mm. Setiap sisi kepala burner harus berisi 14 lubang dengan jarak rata-rata lebih dari 110 mm (terpisah 8,5 mm ± 0,1 mm). Lubang harus dibor dengan bor # 56 dan berdiameter 1,17 mm hingga 1,22 mm. Lubang harus diarahkan 5 ° dari bidang Gambar.

4. Stand-off burner, terdiri dari kerah yang dipasang dengan sekrup yang dipasang pada tabung inlet kepala burner, harus memiliki batang stainless steel berdiameter 3 mm yang memiliki a12.7mm kali 51mm dengan tebal (2 –2.5mm) (0.5) in by 2 in by (0,08 –0.10) in tebal) pad stainless steel dilas pada ujungnya dengan wajah (dan sumbu panjang) sejajar dengan kepala T burner.

5. Sistem pasokan gas:

Gas pembakaran: propana 46,5 ± 0,5 MJ / kg

Akurasi aliran gas: ≤ 0.1l / min (saat aliran 12.9l / mnt) ≤ 0.05L / mnt (saat aliran 6.6 L / mnt).

Laju: pembakar atas 12,9 ± 0,1 L / mnt, pembakar samping 6,6 ± 0,05 L / mnt

6. Rekam sistem akuisisi data dapat mengumpulkan konsentrasi oksigen, konsentrasi karbon monoksida, suhu, kepadatan asap, tingkat pelepasan panas, tingkat kehilangan massa, dll, dapat disimpan.

7. Fan: 2.2KW

8. Catu daya: AC 380V 50HZ
