Cone Calorimeter Heat Release Rate Peralatan Uji Flammabilitas Dengan ISO 5660 GB / T 16172

ISO 5660 GB / T 16172 Cone Calorimeter Heat Release Rate Peralatan Uji Flamabilitas

Deskripsi:

The Cone Calorimeter adalah instrumen skala bangku paling signifikan di bidang pengujian api.

Pelepasan panas adalah pengukuran kunci yang diperlukan untuk menilai perkembangan kebakaran bahan dan produk. Secara tradisional, sangat sulit untuk mengukur dan menguji skala barang secara lebih baru (misalnya furnitur) dimungkinkan dengan membakar artikel ini dan mengukur panas yang berevolusi dengan menggunakan teknik yang disebut kalorimetri penipisan oksigen.

Kalorimeter Cone telah diproduksi untuk memenuhi semua Standar yang ada (termasuk ISO 5660, ASTM E1354, ASTM E1474, ASTM E1740, ASTM F1550, ASTM D6113, CAN ULC 135 dan BS 476 Bagian 15) dan juga dapat dibeli dalam bentuk modular sehingga Laboratorium-laboratorium tersebut dengan kepentingan tertentu seperti pelepasan panas, kehilangan massa, produksi asap, dan sebagainya, pada awalnya dapat membeli bagian yang mereka butuhkan dan kemudian menambahkan instrumentasi lebih lanjut ke dalam kabinet yang sama untuk melengkapi instrumen spesifikasi lengkap. Ini hanyalah salah satu kelebihan Kalorimeter Cone.

Aplikasi:

Aliran produk pembakaran melalui konsentrasi oksigen dari konsumsi oksigen dan hitung laju pelepasan panas, tingkat pelepasan panas material juga merupakan sifat material dari produk pembakaran pembakar pembakaran dari parameter yang paling penting, lebih akurat mengukur material selama pembakaran. Tingkat pelepasan panas, untuk memprediksi pencegahan bahaya kebakaran dan perawatan tahan api sangat penting.

Standar:

ISO 5660: Uji reaksi-api - Pelepasan panas, produksi asap dan tingkat kehilangan massa.

ASTM E1354: Metode Uji Standar untuk Tarif Pelepasan Asap Panas dan Terlihat untuk Bahan dan Produk Menggunakan Kalorimeter Konsumsi Oksigen.

BS 476: BAGIAN 15: Uji api terhadap bahan bangunan dan struktur .. Bagian 15: Metode untuk mengukur laju pelepasan produk secara panas.

GB / T 16172-2007: Cara uji laju pelepasan panas bahan bangunan

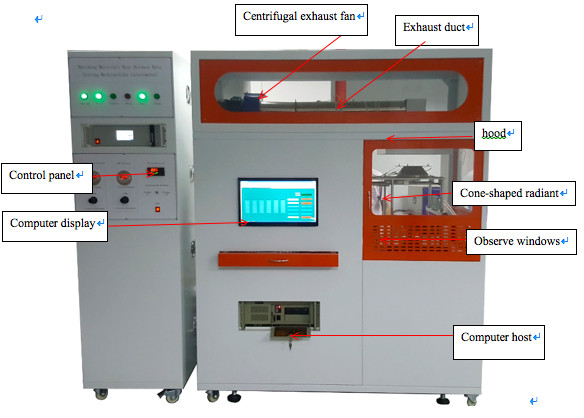

Spesifikasi:

1. Pemanas listrik berseri berbentuk kerucut, yang mampu memanaskan tenaga 5kw, intensitas radiasi: 100kw / m2, dilengkapi tiga termokopel untuk mengukur suhu.

2. Perisai radiasi, yang tidak-air didinginkan, terdiri dari stainless steel, dengan ketebalan total tidak melebihi 12mm.

3. Kontrol iradiasi, sistem harus disetel dengan benar sehingga mempertahankan suhu rata-rata termokopel pemanas pada tingkat preset sampai ± 10 ℃.

4. Alat penimbangan, yang memiliki keakuratan 0.1g, dengan kisaran 0 ~ 2000g.

5. Pemegang spesimen, yang berbentuk bujur sangkar dengan bukaan (106 ± 1) mm * (106 ± 1) mm di bagian atas, dan kedalaman (25 ± 1) mm. Pemegang harus dibuat dari stainless steel dengan ketebalan (2,4 ± 0,15) mm.

6. Bingkai punggungan, harus dibuat dari baja tahan karat dengan ketebalan (1,9 ± 0,1) mm, dalam bentuk kotak dengan dimensi dalam masing-masing sisi (111 ± 1) mm dan tinggi (54 ± 1) mm. Pembukaan untuk wajah spesimen harus (94,0 ± 0,5) mm * (94,0 ± 0,5) mm.

7. Sistem gas buang, yang terdiri dari kipas angin sentrifugal, tudung, intake dan saluran pembuangan untuk kipas angin.

8. Aparatus pengambilan sampel gas, termasuk pompa, filter untuk mencegah masuk jelaga, perangkap dingin untuk menghilangkan sebagian besar kelembaban, sistem by-pass diatur untuk mengalihkan semua aliran kecuali yang diperlukan untuk analisa gas, perangkap kelembaban lebih lanjut. .

9. Timer pengapian, harus mampu merekam waktu yang telah berlalu ke detik terdekat dan harus akurat sampai dalam 1 detik dalam 1 jam.

10. Pengukuran oksigen:

10.1 Rentang pengukuran: 0-25%

10.2, keluaran sinyal: 4-20mA;

10.3, waktu respon: ≤2S;

10.4 Suhu sekitar: 0-45 ℃;

10,5 Kelembaban relatif: <90% (non-kondensasi);

10.6, linieritas: <± 0,1% O2;

10.7 Zero drift: 0,05% O2 (satu minggu);

10.8 Repeatability: <± 0,02% O2;

11. Analisis kerapatan asap optik, terdiri dari sumber cahaya, lensa, elemen fotolistrik.

12. Sistem pengumpulan dan analisis data, mengumpulkan dan mencatat konsentrasi oksigen, suhu, laju pelepasan panas, theremocouples, kecepatan aliran udara asap asap, waktu pengapian sampel dan waktu pemadaman, konsumsi oksigen total, kehilangan massa massa, pelepasan panas total, karbon dioksida kurva yang dihasilkan dan kurva karbon monoksida yang dihasilkan, semua kurva prosedur dan data real-time, dapat dicetak dan disimpan.

13. Sistem proses asap, mengadopsi sistem pembuangan yang kuat, peralatan dilengkapi dengan kipas yang kuat; Setelah selesai uji, mulailah draf kipas ke gas buang, lakukan perawatan pemurnian konsentrasi, agar memenuhi standar.

14. Ruang kontrol dimensi: L700 * W600 * H1920mm

Ruang uji dimensi: L1680 * W700 * H2410mm

15. Power supply: AC 380V 50HZ daya total: 6KW.
