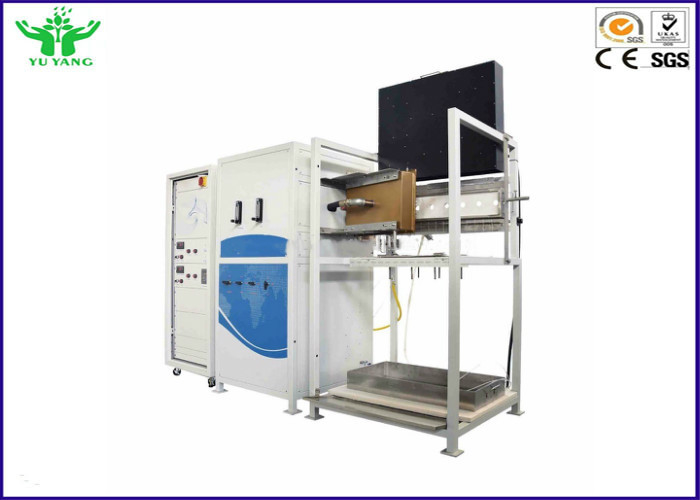

ASTM E1317 Elektronik Radiant Panel IMO Flame Spread Testing Equipment ISO 5658-2

ASTM E1317 Elektronik Radiant Panel IMO Flame Spread Testing Equipment ISO 5658-2

I. Pengenalan produk:

Tester penyulutan api dikembangkan dan diproduksi sesuai dengan standar ISO5658-2, sambil memenuhi persyaratan IMO FTP Code Resolution a. 653 (16) dan ASTM E 1317.Untuk penentuan kinerja perambatan nyala lintas dari produk bangunan, kinerja perambatan nyala / kecepatan penyebaran nyala dapat digunakan untuk menilai kinerja bahan yang tahan api.

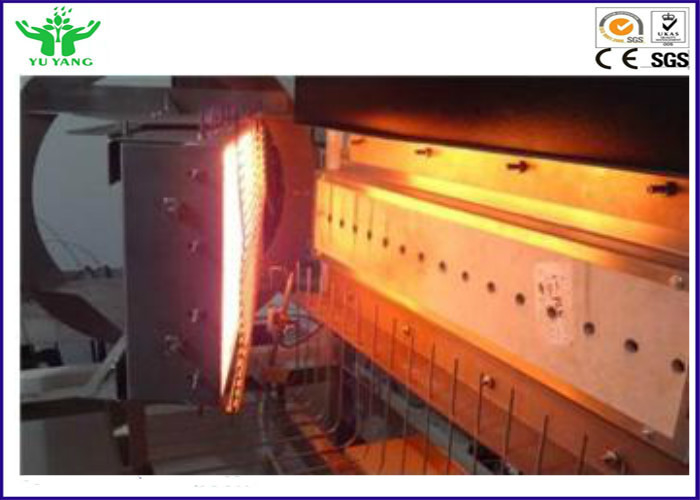

Peralatan melalui papan radiasi panas radiasi gas, menggunakan panas kalibrasi radiasi kalibrasi aliran panas yang diimpor, diterangi dengan mencampurkan sampel pembakar gas untuk menguji bahan dalam kasus panas radiasi tertentu dari pembakaran; Sampel terkena daerah di mana fluks radiasi jelas dikalibrasi, Pengukuran waktu pengapian, penyebaran api dan waktu kepunahan akhir. Sampel uji ditempatkan dalam posisi vertikal, panel berseri-seri berdekatan, Paparan ke daerah dengan kalibrasi yang jelas dari fluks berseri-seri. Api pengapian dekat dengan sampel uji, tetapi tidak menghubungi sampel uji, ujung panas sampel dinyalakan oleh gas penguapan di permukaan, setelah pengapian, catat perkembangan nyala api ke depan, dan catat waktu ketika nyala api dibakar di permukaan sampel ke setiap jarak kalibrasi.Kemudian bahan uji meliputi panas pengapian, panas pembakaran yang terus-menerus, kritis laju alir, panas rata-rata dari pembakaran terus menerus, jumlah pelepasan panas total dan parameter terkait lainnya.

2. Standar:

ISO 5658-2: perambatan api, bagian 2: tingkat penyebaran api di sisi produk bangunan.

GB / T 28752-2012: metode uji penyebaran horizontal untuk nyala api pada permukaan vertikal.

Resolusi Kode IMO FTP a. 653 (16): proposal untuk prosedur uji mudah terbakar untuk material sekat, langit-langit dan dek (opsional)

ASTM E 1317: metode uji standar untuk tingkat mudah terbakar lapisan permukaan kapal.

3. Fitur struktural.

3.1. Kotak tubuh terbuat dari stainless steel, cantik dan tahan korosi; mudah dibersihkan; m ain frame: terdiri dari dua bagian independen: bingkai burner dan bingkai dukungan sampel. Dua bagian dikunci bersama-sama, dan ada baut yang fleksibel untuk penyesuaian mekanis.

3,2 Pusat ketinggian panel bercahaya adalah (1200 ± 100) mm, permukaan radiasi panel radiasi dan permukaan sebelumnya (15 ± 3) °, dapat fine-tuning

3.3 Ukuran papan radiasi 480mm x 280mm, terbuat dari ubin keramik tahan api berpori; intensitas radiasi dapat mencapai sekitar 62kw / m2, suhu permukaan sekitar 750 ℃.

3.4 Burner: (200 + 10) mm tabung panjang lubang ganda keramik, diameter dalam 6 mm, setiap diameter lubang longitudinal adalah 6mm, dengan propana dan pengukur aliran udara, tinggi nyala api kecil yang dapat disesuaikan, untuk mencapai standar (230 + 20) mm tinggi persyaratan api.

3.5 Tingkat pengamatan: mudah bagi pengguna untuk mengamati penyebaran api; terbuat dari stainless steel, pengaturan arah horizontal dan vertikal, span 50 mm;

3.6 Dilengkapi dengan panduan instalasi sampel, terbuat dari baja tahan karat. Tahan panas dan korosi, sampel dipasang sebagai tipe tarik keluar;

3.7 Penampil: Dilengkapi dengan cermin yang dapat disesuaikan Sudut (750mm x 120mm), Selama pengujian, laju penyebaran api dapat diamati melalui cermin kaca dan penggaruk sampel, dan dapat direkam secara otomatis dengan sakelar kaki.

3.8 Ukuran sampel: panjang 808mm dan lebar 250mm. Terbuat dari pelat baja stainless tebal (3 + 0,2) mm.

3,9 Sampel cerobong asap, 1, Ini terbuat dari lembaran stainless steel dengan ketebalan 0,5 ± 0,05 mm. Gas dan cerobong termokopel kompensasi logam.

3.10 Pelat kalibrasi: panjang (795 + 1) mm, lebar mm, tebal (25 ± 2) mm papan tidak dapat terbakar.Kerapatan kering (950 ± 100) kg / m3.Ada 8 lubang dengan diameter 25mm, dan jarak lubang adalah 100mm + 1mm;

3.11 Papan dan pelat pemosisian: Pelat belakang memiliki panjang 800mm dan lebar 155mm, tebal (12,5 ± 3) mm papan tidak terbakar, kerapatan pengeringan (950 ± 100) kg / m3, material lembar penempatan sama dengan pelat belakang, lebar ( 25 ± 2) mm.

4. Sistem radiasi termal:

4.1 Pengontrol suhu panel radiasi: mencegah nyala agar tidak berputar ke bagian belakang panel radiator, periksa suhu internal panel radiator, dan secara otomatis memotong katup solenoid gas dalam kasus arus nyala api.

4.2 Pelat radiasi diterapkan pada aliran panas spesimen, dan gradien menurun sepanjang spesimen. Titik awal adalah 50KW / m2, dan akhirnya adalah 1.5kw / m2.

4.3 Amerika Serikat mengimpor jenis colokan panas reaktor termoelektrik MEDTHERM (Schmidt-Boelter), rentang pengukuran 80KW / m2, meter aliran panas berpendingin air. Besar nonlinier plus atau minus 2%; Repeatability plus atau minus 0,5%;

4.4 Pasokan gas: dilengkapi dengan katup penurun tekanan, katup tekanan nol, katup tempering, katup solenoid dan mixer, campuran udara dan gas yang baik ke panel berseri-seri.

4.5 Sebuah pelat kalibrasi berpori disediakan dan meteran aliran panas geser digunakan untuk mendeteksi apakah fluks radiasi memenuhi persyaratan standar.

5. Sistem kontrol:

5,1 Flame panjang sumber pengapian adalah 230 plus atau minus 20mm, aliran propana adalah 0.4l / s, dan aliran udara 1.0l / menit.

5.2 Sumber aliran gas: gas dapat berupa metana, gas alam, propana, laju aliran lebih besar dari 1.0l / s, dan sistem kontrol aliran kurang dari 1% antara 0,5L / s ~ 1,5l / detik.

5.3 Aliran udara lebih besar dari 9.0L / s, dan kesalahan sistem kontrol aliran kurang dari 1% antara 5L / s ~ 15L / s, dan saluran udara berisi filter.

5.4 Tekanan merek impor mengatur katup dan pengukur tekanan, kontrol akurat tekanan gas;

5.5 Semua sistem kontrol pembakaran panel bercahaya keselamatan ledakan-bukti, katup, katup solenoid gas dapat mencegah gas kembali;

5.6 Kamera dapat mengamati dan menyimpan proses pengujian dalam suatu program.

5.7 19 "frame analisis dapat mengukur tingkat penyebaran api, laju alir kritis dan laju pelepasan panas.

5.8 Sistem akuisisi data dapat menyimpan citra penyebaran nyala api dan karakteristik pembakaran.

5.9 Sistem panel burner Radiant sepenuhnya otomatis, dengan kunci kontak dan kunci pengaman, semua sistem kontrol tahan ledakan;

5.10 IMO memungkinkan semua kalibrasi, pengujian, hasil pengujian yang akan dicetak (IMO, ISO) lebih mudah (opsional);

5.11 Kabinet kontrol standar, komputer + sistem kontrol cerdas Labview, Antarmuka yang ramah dan tes lebih cerdas.
