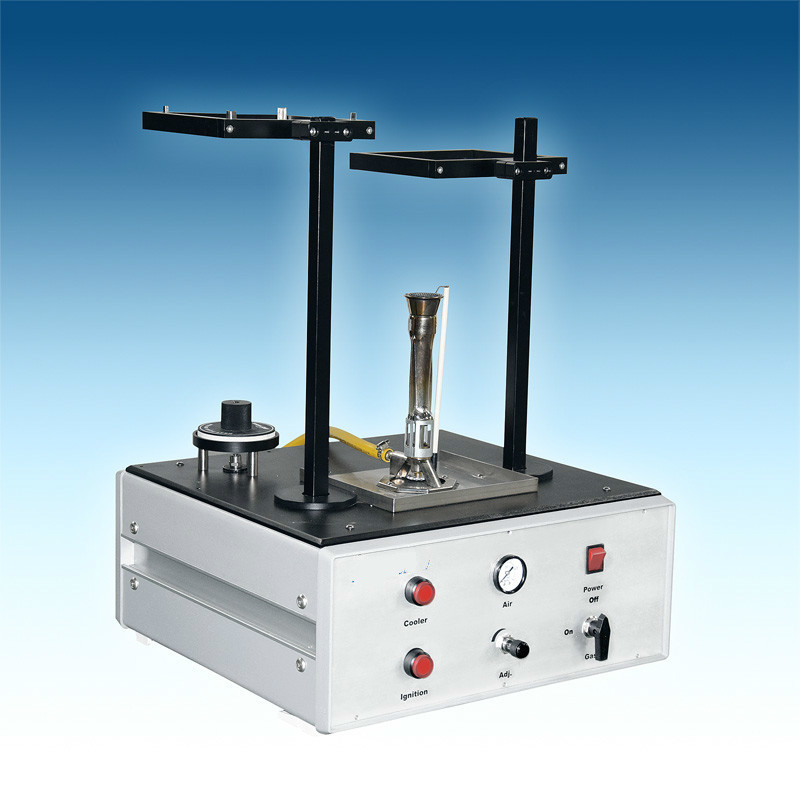

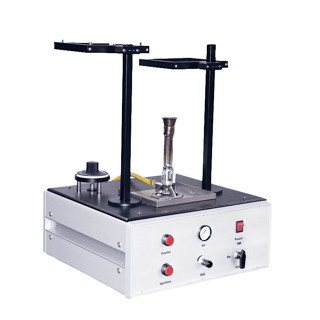

Peralatan Pelindung Alat Uji Indeks Transmisi Panas 80 kW / m2 BS EN 367 ISO 9151

BS EN 367 ISO 9151 Pakaian Pelindung Mesin Uji Transmisi Panas

80 kW / m2 BS EN 367 ISO 9151 Pakaian Pelindung Alat Uji Indeks Transmisi Panas

Pengantar:

Indeks perpindahan panas istilah baru (HTI) telah diperkenalkan untuk menghindari kebingungan dengan indeks pelindung termal (TPI) atau istilah lain yang digunakan dalam versi sebelumnya dari tes ini. Indeks perpindahan panas dihitung dari waktu rata-rata dalam detik untuk mencapai kenaikan suhu 24 ± 0,2 ℃ saat pengujian dengan metode ini menggunakan cakram tembaga dan suhu awal 25 ± 5 ℃. Indeks perpindahan panas menyediakan metode perataan bahan yang tidak menyiratkan bahwa bahan yang diuji akan memberikan waktu perlindungan yang tepat dalam kondisi penggunaan aktual.

Standar:

ISO 9151 —— Pakaian pelindung dari panas dan api - Penentuan transmisi panas saat terpapar api

BS EN 367 —— Pakaian pelindung. Perlindungan terhadap panas dan api. Metode untuk menentukan transmisi panas pada paparan api

Fitur:

1. Peralatan dirancang dan diproduksi sesuai dengan standar EN 367 dan ISO9151.

2. Alat terdiri dari burner, lembaran penutup dan pemegang spesimen dengan kalorimeter tembaga.

3. Lembar penutup dan pemegang spesimen dikontrol melalui transmisi pneumatik yang secara otomatis dikontrol oleh perangkat lunak.

4. Spesimen uji yang berorientasi horizontal mengalami fluks panas sebesar 80KW / m2 dari nyala kompor Meker di bawahnya.

5. Panas yang melewati spesimen diukur dengan menggunakan kalorimeter tembaga kecil di atas dan kontak dengan spesimen.

6. Waktu untuk mencatat kenaikan suhu 12 atau 24 ℃ dalam kalorimeter dicatat dalam detik.

7. Perangkat pendingin kalorimeter mempersingkat waktu uji.

8. Hasil rata-rata untuk tiga spesimen uji dihitung sebagai HTI.

9. Kalibrasi kepadatan aliran panas 80 kW / m2 dilakukan secara otomatis oleh perangkat lunak.

Parameter teknis :

1. Penguji terdiri dari kotak kontrol dan gantry uji stainless steel;
2. Kalorimeter tembaga terbuat dari 99% tembaga; diameter 40mm, tebal 1,6mm, berat 18g; termokopel konstantan;
3. Ada 1.6mm tebal sampel tembaga bingkai dukungan; ukurannya 150mm x 150mm, lubang tengah 50mm x 50mm;
4. Aluminium kalorimeter; dimensi 149mm x 149mm; ketebalan 6mm; ukuran pori menengah 90mm; berat 264 ± 13g;
5. Kerangka pendukung spesimen terbuat dari stainless steel; Dan jarak sampel adalah 50mm dari mulut burner;
6. Penguji mengecek pembakar Meckel yang diimpor dari AS; diameter lubang burner adalah 38mm ± 2mm;
7. Katup kontrol aliran masuk secara tepat menyesuaikan api untuk membakar kalori
8. Pengukur tekanan dan pengatur tekanan adalah merek impor;
9. Pelat logam ditempatkan di antara pembakar dan memanaskan sampel, dapat dipindahkan secara bebas;
10. Ketepatan waktu adalah 0,1 detik;
11. Ukuran sampel 140mm x 140mm;
12. Dilengkapi dengan pelat logam; Ukurannya 140mm x 140mm;
13. PLC dan sistem kontrol cerdas layar sentuh; sistem secara otomatis menghitung nilai kalori;
14. Sistem pengapian otomatis, pengaturan waktu otomatis;
15. Data uji disimpan secara otomatis dan sistem pengambilan, laporan pengujian dapat dicetak secara bebas;
16. Akurasi termokopel adalah 0,1 ºC;
17. Ukuran tabel uji: 650mm x 350 mm x 650mm
18. Catu daya 220V 50 / 60Hz,
