ASTM C518 Steady - State Sifat Konduktivitas Termal Tester Dengan Heat Flow Meter

ASTM C518 Steady-State Thermal Conductivity Properties Tester oleh Heat Flow Meter

Deskripsi:

Cara populer yang menggunakan meter aliran panas untuk menguji konduktivitas termal dan resistivitas, bersama dengan komputer dapat mencapai inspeksi otomatis dan pembuatan laporan.

Metode pengujian ini mudah, cepat dan pengulangan yang baik, yang cocok untuk R&D perpindahan panas dari bahan logam. Dapat juga digunakan untuk pengujian plastik, karet, keramik, kaca, grafit dan bahan isolasi panas lainnya.

Standar:

ISO 8301 Insulasi termal - Penentuan tahanan termal kondisi-mapan dan sifat-sifat terkait - Peralatan meter aliran panas

GB / T 10295 Insulasi termal - Penentuan tahanan termal kondisi-mapan dan sifat terkait - Peralatan pengukur aliran panas

ASTM C518 Metode Uji Standar untuk Properti Transmisi Panas Steady-State oleh Sarana Alat Pengukur Aliran Panas

EN 12667 Kinerja termal dari bahan dan produk bangunan - Penentuan tahanan termal dengan menggunakan metode hot plate dan meter aliran panas yang dijaga - Produk ketahanan termal tinggi dan sedang;

Spesifikasi:

1. Area konduktivitas panas: sampel lembar 0,01-10W / mk, akurasi kurang dari 3%.

2. Pengukuran resistansi termal: 0,1 ~ 8 m2K / W

3. Dimensi sampel: 100 * 100mm, ketebalan 5 ~ 20mm.

4. Permukaan dingin: 10 ℃ ~ 50 ℃, displayer digital untuk mendeteksi suhu, akurasi 0,1 level. DPI 0,01 ℃.

5. Kontrol suhu permukaan panas: suhu kamar - 99,99 ℃, gunakan displayer digital suhu tinggi untuk mendeteksi suhu, akurasi 0,1 level. DPI 0,01 ℃. Pemanas tipe datar, dua arah dapat dikontrol.

6. Permukaan dingin menggunakan pendingin air mandi.

7. Gunakan komputer untuk menguji secara otomatis.

8. Gunakan meter aliran panas WPY, fitur aliran panas 23.26w / m2 * mV.

9. Gunakan penutup angin Plexiglas, sehingga seluruh tes dapat diamati secara langsung.

10. Area perpindahan panas pelat dingin dan panas: 150 × 150 (mm)

11. Jarak celah yang dapat disesuaikan pelat dingin dan panas: 0-160 (mm).

Prosedur pengetesan:

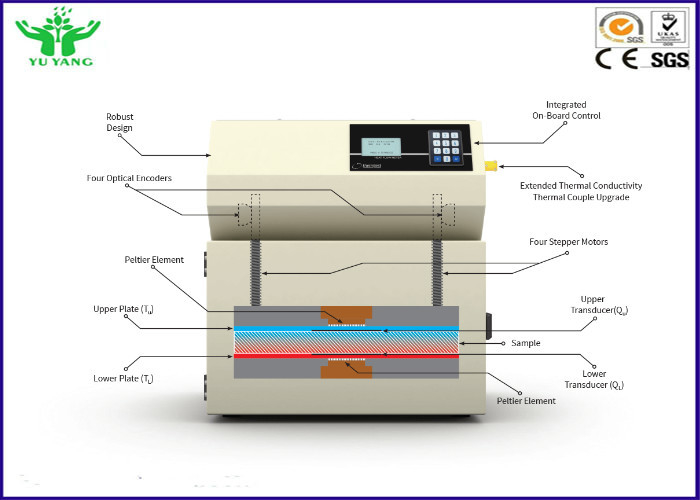

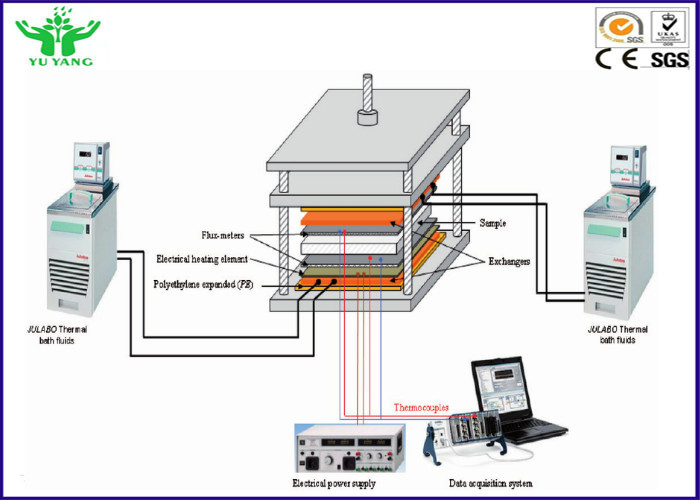

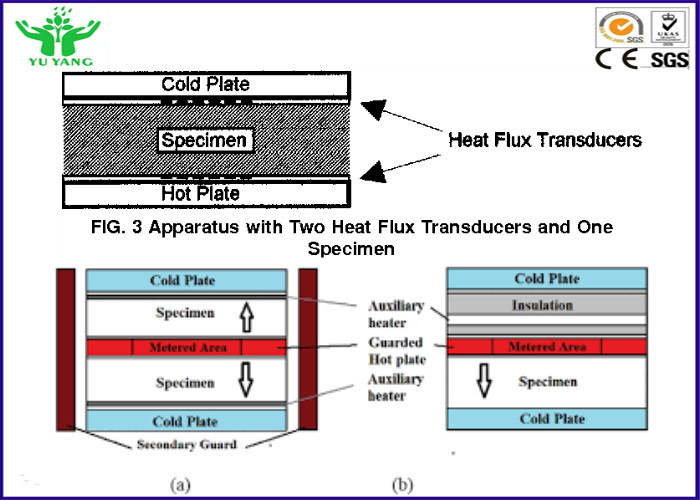

Tes ini menggunakan Heat Flow Meter Apparatus (HFM). Heat Flow Meter terdiri dari pelat dingin dan pelat panas yang menggabungkan transduser fluks panas untuk mengukur aliran panas. Bahan yang akan diukur ditempatkan di antara dua pelat yang dikontrol ke suhu yang berbeda untuk membuat aliran panas dari piring panas ke dingin, yang diukur oleh transduser. Perangkat ini dikalibrasi terhadap bahan yang memiliki konduktivitas termal yang diketahui dan dapat digunakan untuk mengukur bahan rata dalam berbagai ketebalan dan konduktivitas. Tes biasanya dilakukan dengan suhu rata-rata antara 35ºF dan 110ºF, dengan yang paling umum adalah 75ºF. Perbedaan suhu antara 40ºF - 50ºF umumnya digunakan.

Hasil akhir:

Konduktivitas termal (Nilai-k) dan hambatan termal (Nilai-R) ditentukan. Nilai-nilai ini dapat digunakan untuk menentukan kehilangan energi melalui suatu material. Tes ini dapat digunakan untuk memenuhi peraturan Nilai-R untuk bahan insulasi, seperti “Aturan Nilai-R” Komisi Perdagangan Federal AS (10 CFR 460).

Catatan khusus:

Metode ini sering dapat digunakan sebagai alternatif untuk ASTM C177, yang menentukan sifat yang sama menggunakan perangkat yang berbeda yang dikenal sebagai Guard Hot Plate Apparatus (GHP).
