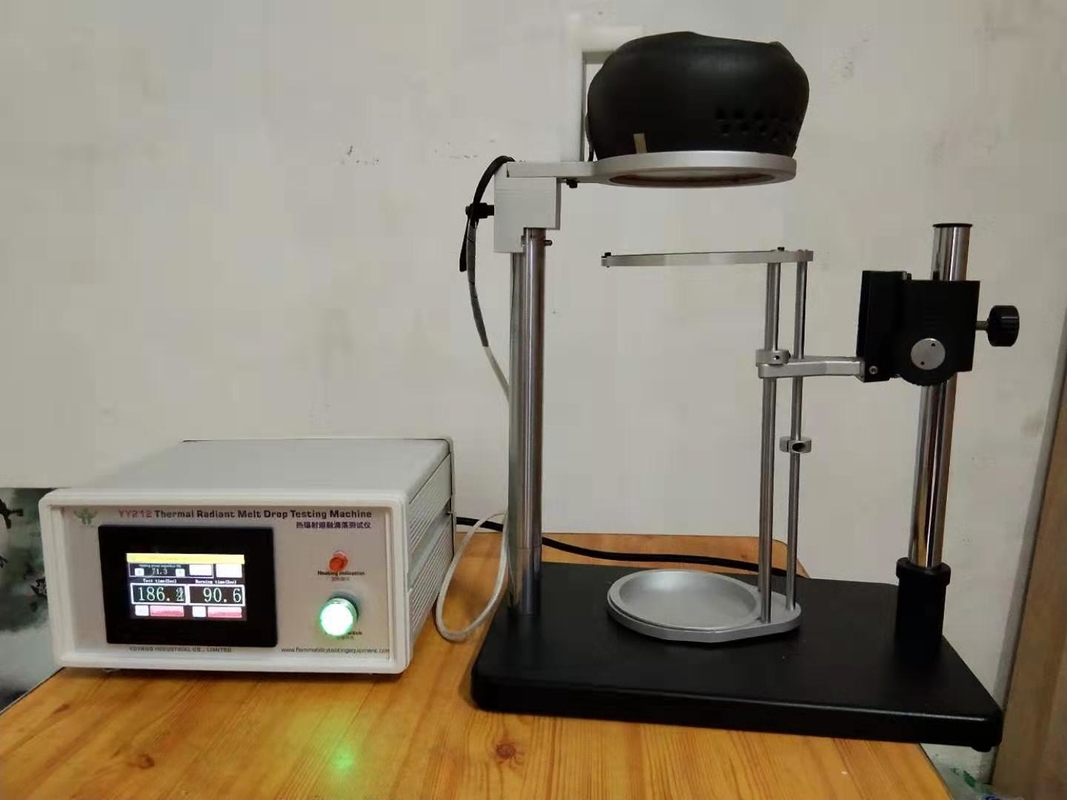

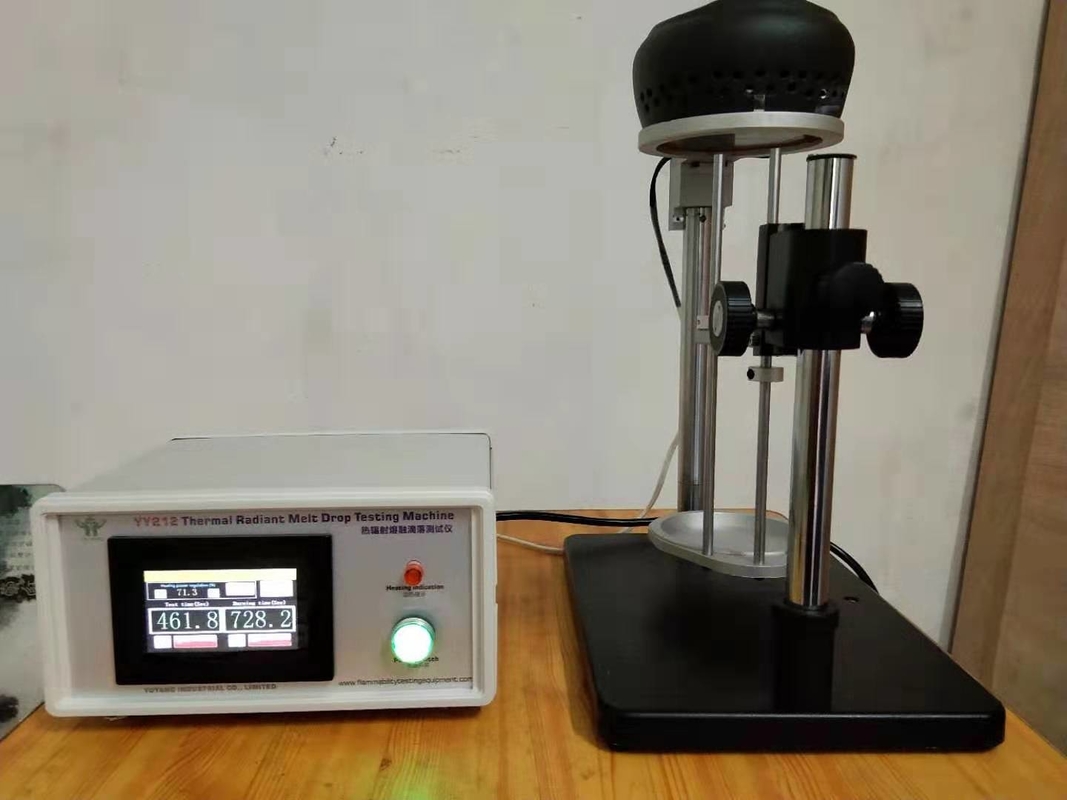

ECE R118 Annex 7, NF P92-505 Thermal Radiant Melt Drop Testing Machine

ECE R118 Annex 7, NF P92-505 Thermal Radiant Melt Drop Testing Machine

Keterangan:

Mesin ini cocok untuk menguji bahan lelehan termal, untuk mengetahui karakteristik pembakaran tetesan bahan bangunan di bawah pengaruh sumber panas atau tidak.Percobaan adalah spesimen material di bawah sumber panas radiasi radiator atas di bawah kondisi yang ditentukan:
1) pembakaran gas yang dilepaskan;
2) setetes tetes terbakar atau tidak terbakar;
3) pembakaran serat kapas.

Standar:

ECE R118 Annex 7-TEST UNTUK MENENTUKAN PERILAKU MELUR BAHAN,

NF P 92-505 Uji tetesan dengan radiator listrik, digunakan untuk melelehkan bahan

Spesifikasi:

1. Sumber panas:
Sumber panasnya adalah radiator listrik dengan keluaran yang berguna sebesar 500W.Permukaan yang memancar terbuat dari pelat kuarsa transparan dengan diameter 100mm;itu dipanaskan dengan melingkari kawat hambatan listrik, dan pada alur spiral braket tahan api.

2. Pemegang spesimen:
Penyangga sampel adalah cincin logam, di atas penyangga ini dipasang panggangan, terbuat dari kawat baja tahan karat, ditempatkan dengan dimensi sebagai berikut: diameter dalam 118 mm, dimensi lubang persegi 2,10 mm, diameter kawat baja 0.70mm.

3. Kolektor tetesan:
Wadahnya adalah tabung silinder dengan diameter interior 118mm dan kedalaman 12mm.Wadah diisi dengan kapas.

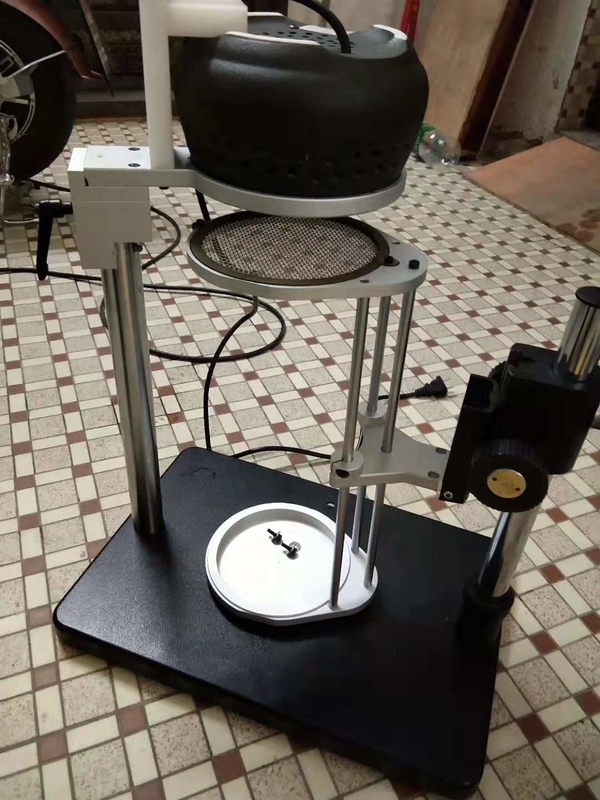

A... Radiator 400-500W;daya dapat diatur secara sewenang-wenang, di dalam ruang kontrol;

B... Pegangannya bisa berputar 90 derajat untuk melepas radiator

C... Saluran listrik, sambungkan pengontrol dengan radiator.

D... Basis

E... Kolektor tetesan

F... Sesuaikan pegangan;digunakan untuk mengatur ketinggian atas dan bawah dari kolektor tetesan.

G... Sesuaikan pegangan;digunakan untuk mengatur tinggi atas dan bawah pemegang spesimen.

H... Tempat spesimen

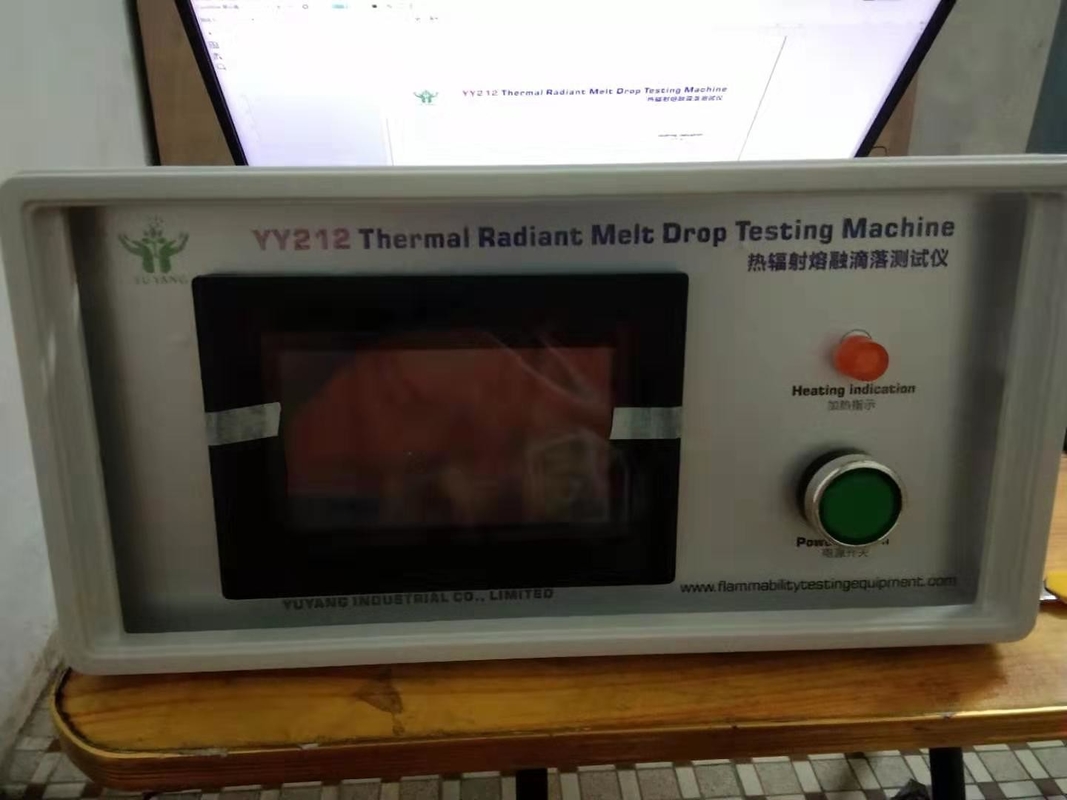

Aku… Ruang kendali

A… Lampu pemanas

B... Tampilan

C... Daya: tekan tombol ini, daya sistem.

D...Input daya

E...Fuse

F...Antarmuka catu daya radiator

G...Antarmuka kalibrasi

Fitur:

1. Semua perlengkapan terbuat dari bahan stainless steel, penampilan bagus dan tahan korosi;

2. Braket radiasi dapat diputar, sudut rotasi lebih besar dari 90 derajat dan mudah untuk memasang sampel;

3. Tinggi instalasi sampel dapat disesuaikan;

4. Radiator tenaga listrik

5. Radiator panas radiasi dapat disesuaikan secara linier melalui penyesuaian otomatis kontrol daya;

6. Perisai radiasi adalah kaca kuarsa dan diameter bukaan adalah 100mm ± 5mm;

7. Radiasi panas mencapai 3W/cm³ pada posisi 30mm dari bidang perisai radiasi.

8. Cincin pemegang sampel terbuat dari baja tahan karat dan diameter dalam adalah 118mm;

9. Lepaskan diameter bagian dalam pelat adalah 118mm, kedalaman 12mm, steker kapas internal.

10. Radiometer domestik disertakan: ECE R118 round foil heat flow meter / radiometer

Rentang: 0-100 (kW/m2)

Menerima sudut: 180 °

Jenis Tes: Aliran Panas Total

Konstanta waktu: kurang dari 1 detik

Metode pendinginan: pendinginan air

Akurasi: ±3%

Metode pemasangan: flensa
