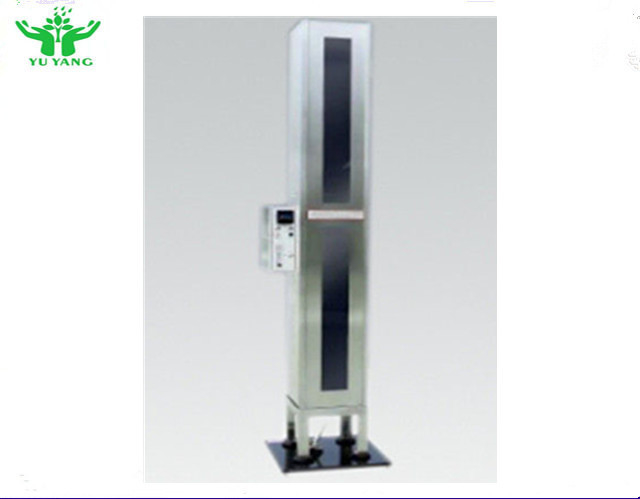

Peralatan Pengujian Flamabilitas Propagasi NFPA 800-1000BTU / Ft3

NFPA 701-2004 Metode 2 Penguji Propagasi Api Tekstil dan Film

Aplikasi:
Ini digunakan untuk menilai perambatan api di luar area yang terpapar sumber pengapian.Hal ini berlaku
untuk pelapis dan kain pemadaman kain berlapis vinil termasuk kain berlapis-lapis, film dan kerai plastik,
dengan atau tanpa tulangan atau penyangga, dengan kepadatan area lebih besar dari 700g/m2.

Standar:
NFPA 701-2004 Metode 2

Spesifikasi:
1. Laboratorium: sesuai dengan 12.2 NFPA 701-2004
1.1 Spesifikasi tungku: panjang, lebar (305 ± 5) mm, tinggi (2130 ± 10) mm;
1.2 Struktur: terbuat dari baja tahan karat 1.5mm 304 # tebal.Di depan jendela observasi transparan;
1.3 Batang Sampel Atas:

1.3.1 dari bagian bawah tepi badan tungku 1190 ± 10mm, kedua sisi harus diatur ke 4mm
keselarasan horizontal lubang;
1.3.2 terdiri dari batang baja dengan diameter (1,5 ± 0,1) mm atau (3,0 ± 0,1) mm dan panjang (330
± 10) mm yang salah satu ujungnya dipotong runcing;
1.4 Batang sampel bawah: terdiri dari batang baja dengan diameter (1,5 ± 0,1) mm dan (255 ± 10)
mm, yang salah satu ujungnya harus dipotong menjadi ujung yang tajam;
1.5 Garis panduan vertikal:
1.5.1 Sepasang kabel pemandu vertikal yang terbuat dari kabel baja lunak terletak di tengah badan tungku
(100 ± 5) mm di kedua sisi kiri dan kanan (jarak pasangan kabel adalah (200 ± 5) mm);
1.5.2 Jarak antar garis setiap pasangan adalah (25 ± 2) mm (dari depan ke belakang di dalam kotak)
1.5.3 Kawat pemandu vertikal harus dipasang pada batang berdiameter (6 ± 0,05) mm
1.6 Bagian atas ruang uji harus dipasang penyekat kain serat kaca dengan dimensi
(1000 ± 10) mm × (125 ± 5) mm;kain serat kaca harus dibuat dengan benang jahit kaca di setiap
ujung (40 ± 3) mm (3 ± 0,2) mm × (330 ± 5) mm, dan melewati lubang (4 ± 0,5) mm di
tengah bagian atas ruangan;(4 ± 0,5) mm × 25 ± 1) mm, setiap ujungnya bulat;
2 Pembakar:
2.1 Dipasang di kursi tetap, ke kemiringan 20 sudut;
2.2 Panas pembakar: 800BTU / ft3 ~ 1000BTU / ft3
2.3 Nozzle dari bagian bawah tes: 100mm
2.4 Flowmeter: untuk flowmeter rotor, kisaran maksimum harus 150 L / jam atau 300 L / jam
2.5 Needle Valve: sesuaikan ketinggian nyala api
2.6 Pengukur tekanan: 0 ~ 1Mpa, akurasi 0,5
2.7 Skala pengukuran nyala: ukur tinggi nyala api dan ukuran sampel dengan akurasi 1 mm
3 Bagian kontrol:
3.1 Igniter: pengapian otomatis tegangan tinggi
3.2 Pengatur Waktu:
3.2.1 waktu pembakaran: 0-99,99 detik diatur secara sewenang-wenang, resolusi 0,01 detik, akurasi 0,1 detik
3.2.2 waktu pembakaran lanjutan: 0-99,99 detik diatur secara sewenang-wenang, resolusi 0,01 detik, akurasi 0,1 detik
3.3: kontrol otomatis: seperti pengapian, waktu pembakaran, waktu pembakaran lanjutan

Parameter utama:
