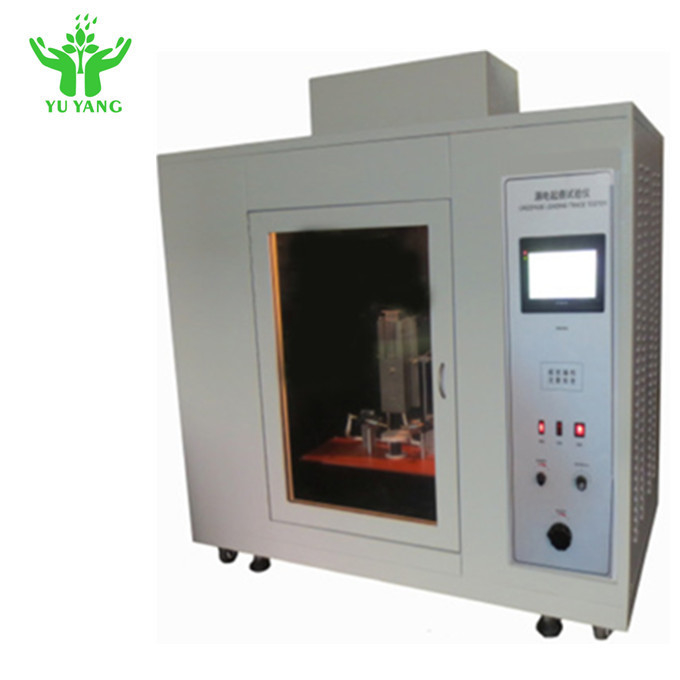

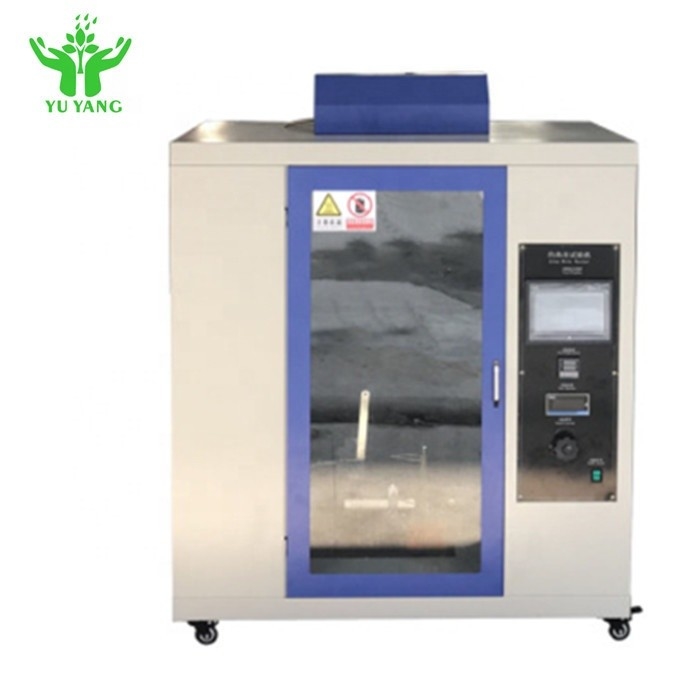

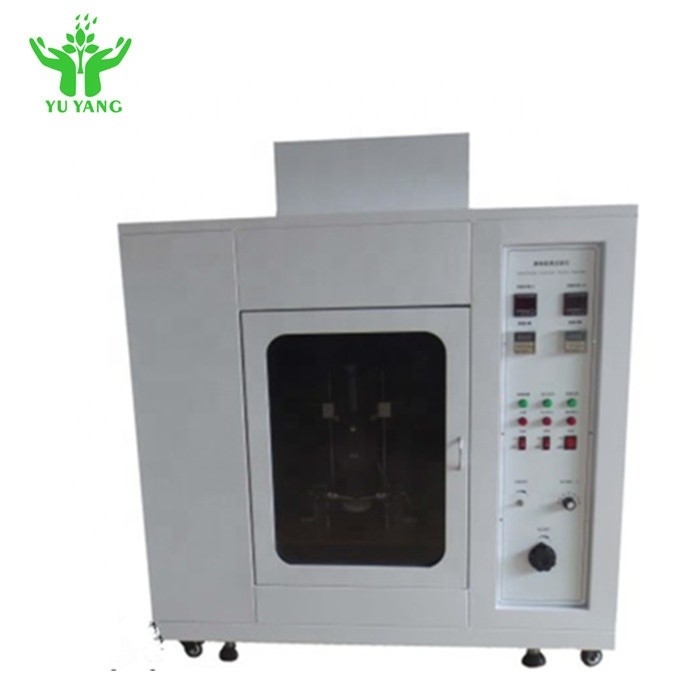

ASTM D3638-92 Tracking Index Tester, Uji Tegangan Rendah 44-50Drops / Cm3

ASTM D3638-92 Penguji Indeks Pelacakan Tegangan Rendah Alat Uji Mudah Terbakar

Keterangan:

ASTM D3638-92 penguji pelacakan tegangan rendah mensimulasikan kondisi basah / lembab, indeks pelacakan uji (CTI)

dan anti tracking index (PTI).Ini digunakan untuk produk elektronik listrik, bahan isolasi padat dari:

alat listrik rumah tangga dan produk lainnya.

Metode pengujian:

Pada permukaan bahan insulasi padat, pada elektroda platina 2mmx5mm yang diatur, berikan tekanan tertentu

tegangan dan atur waktu 30 detik, teteskan volume penurunan yang ditentukan (0,1% NH 4CL) pada ketinggian 35 mm, lalu evaluasi solid

permukaan bahan insulasi di bawah gabungan medan listrik dan kemampuan toleransi polusi sedang,

menentukan indeks pelacakan (CTI) dan indeks anti pelacakan (PTI).

Standar tes:

IEC60112: 2003, UL746A, ASTM D 3638-92, DIN 53480, GB4706.1, GB4207 dan tes setara lainnya

standar.

Spesifikasi:

1. Bahan elektroda: platinum / stainless steel

2. Ukuran elektroda: (2mm±0.1mm)x(5mm±0.1mm)x(40mm±5mm), elektroda platinum 12mm, 30°±2° cant

3. Jarak elektroda: 4.0mm±0.01mm, sudut 60 °±5°

4. Tekanan elektroda: 1.00N±0.001N

5. Uji ketahanan larutan: larutan A 0,1%NH 4CI, 3,95±0,05 .m, larutan B 1,98±0,05 m

6. Volume jatuh: 20 tetes 0.380~0.480g, 50 tetes 0.997~1.147g (dapat disesuaikan)

7. Jatuhkan tinggi: 35mm ± 5mm (dapat disesuaikan)

8. Waktu jatuhkan: 30 detik ± 10,1 detik, tampilan digital, preset, waktu 50 tetes 24,5 menit ± 2 menit

9. Jumlah drop: 1-9999, tampilan digital, preset

10. Uji kecepatan angin: 0.2m/s

11. Tegangan uji: 100V ~ 1000V (divisi skala 25V, dapat disesuaikan)

12. Penurunan tegangan daya: 8% saat 1.0A±0.1A

13. Dimensi ruang eksternal: 600Wx1000Hx500D mm

14. Diameter saluran keluar udara: 100mm

15. Catu daya: AC 1 fase 220V 50/60Hz 500W
