Alat Uji Fluks Panas Radiasi Lantai ASTM E648

Metode pengujian ini mengukur aliran radian kritis dari sistem penutup lantai yang dipasang secara horizontal yang terkena sumber pembakaran berapi-api dalam lingkungan panas radian bertingkat dalam ruang uji.Hal ini juga dapat mengukur fluks radian kritis untuk terpapar lantai loteng selulosa isolasi.

Cocok untuk semua jenis bahan lantai termasuk karpet tekstil, kayu lunak, kayu, karet dan lantai plastik, dan bahan semprot lantai papan.Perangkat ini mengevaluasi kinerja pembakaran sistem lantai termasuk substrat, bahan pendukung, atau setiap modifikasi yang dapat mempengaruhi hasil pengujian.

• GB/T 11785: Pengukuran kinerja pembakaran lantai - sumber panas radian
• ISO 9239-1:2002: Kinerja pembakaran lantai Bagian 1 - Kinerja pembakaran yang ditentukan dengan sumber panas radian
• ASTM E648: Metode pengujian standar untuk aliran radian kritis dari sistem penutup lantai yang menggunakan panas radian

• Sumber daya: AC 220V, 50HZ
• Total daya: 2KW
• Keakuratan timer: < 1 s/h
• Jangkauan pengukuran aliran panas: (0-15) Kw/m2
• Keakuratan aliran panas meter: ± 0,2Kw/m2 (< ± 3%)
• Kisaran suhu radiasi termal: 400-600°C, akurasi ±0,5°C
• Kesalahan suhu tubuh hitam: ±5°C
• Kecepatan knalpot: (2,5 ± 0,2) m/s
• Kapasitas knalpot: (39-85) m3/menit

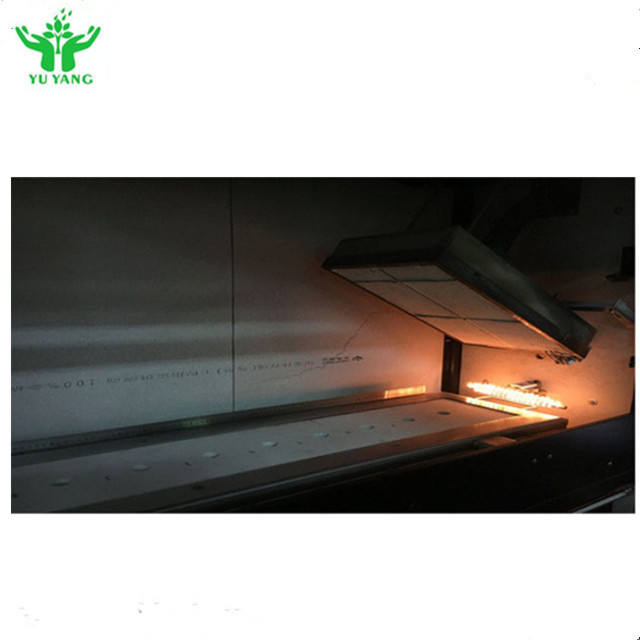

• Panel radian tahan api berlubang: 300 mm × 450 mm, mampu ~ 900 °C
• Termokopel: K diameter termokopel berlapis stainless steel 3,2 mm
• Persyaratan distribusi aliran panas:
  • 200mm: (9,1 ± 0,4) KW/m2
  • 400mm: (5.0 ± 0.4) KW/m2
  • 600mm: (2.4 ± 0.2) KW/m2
• Gas pembakaran: Propana (disediakan oleh pelanggan)
• Aliran gas pembakaran: (0,026 ± 0,002) L/S
• Pembakar pembakaran: Diameter luar 10mm, diameter dalam 6mm, dengan 35 lubang 0,7mm
• Tinggi nyala: 60-120mm diatur
• Sistem pembakaran: pembakaran elektronik tegangan tinggi
• Sistem knalpot: Kipas knalpot yang kuat secara otomatis diaktifkan setelah uji

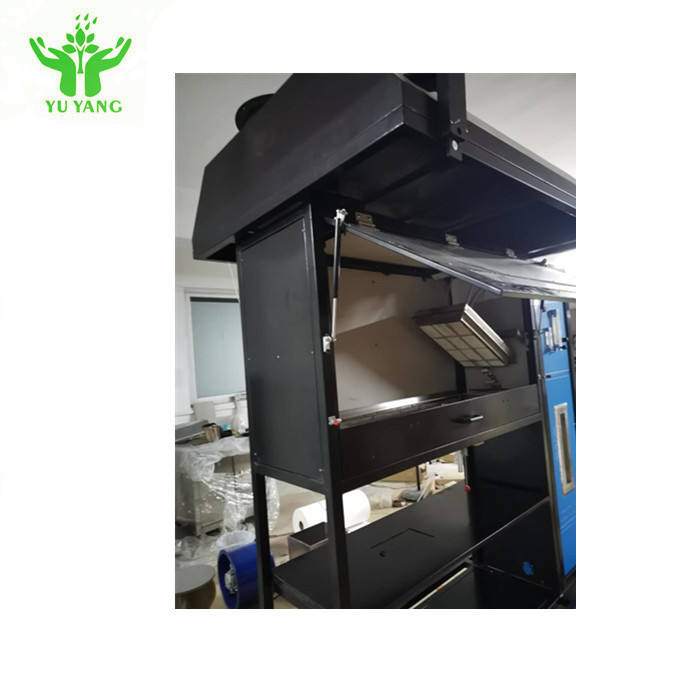

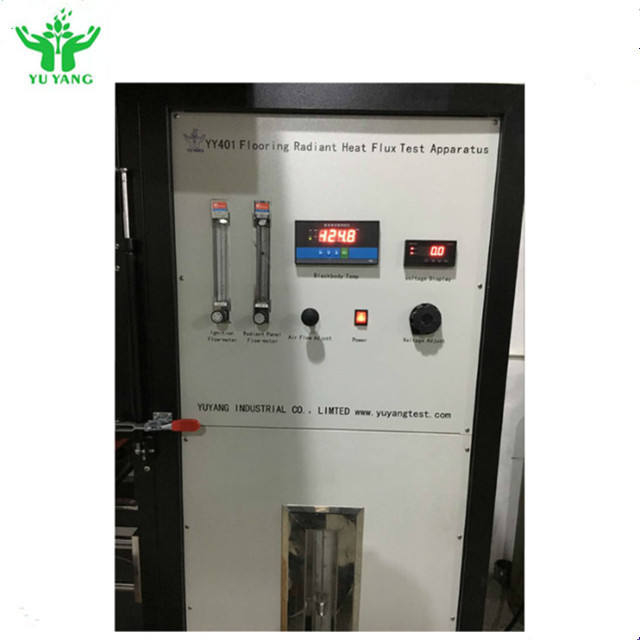

• Termasuk ruang pembakaran dan kotak kontrol
• Ukuran ruang pembakaran: 1420 × 1200 × 2300mm
• Dimensi keseluruhan: 2530 × 1270 × 2700mm (termasuk lemari listrik)
• Bahan: Baja tahan karat 304 berkualitas tinggi (kekandelan 1,2 mm), mesin CNC
• Blowtorch: 304 stainless steel, sepenuhnya sesuai dengan standar GB/T11785.
• Komponen lain: 304 stainless steel atau bahan A3 dengan plating tebal untuk ketahanan korosi

• Sistem yang dikendalikan komputer dengan sistem operasi Windows XP
• Termasuk komputer dan printer
• Perangkat lunak pengukuran transmisi cahaya dengan kemampuan output kurva
• Fitur keamanan: Perlindungan overload daya, perlindungan sirkuit pendek, perlindungan overload loop kontrol
